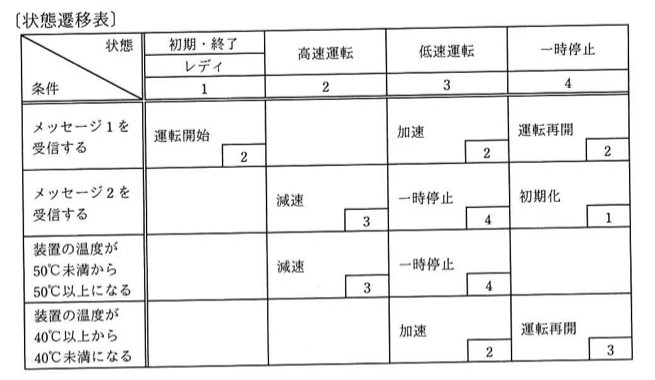

状態遷移表のとおりに動作し、運転状況に応じて装置の温度が上下するシステムがある。システムの状態が“レディ”のとき、①〜⑥の順にイベントが発生すると、最後の状態はどれになるか。ここで、状態遷移表の空欄は状態が変化しないことを表す。 〔発生するイベント〕 ①メッセージ1を受信する。 ②メッセージ1を受信する。 ③装置の温度が50℃以上になる。 ④メッセージ2を受信する。 ⑤装置の温度が40℃未満になる。 ⑥メッセージ2を受信する。
状態遷移表は空欄なら状態が変わらない点に注意して追う
選択肢
- アレディ
- イ高速運転
- ウ低速運転
- エ一時停止
正解と解説
正解：エ 一時停止
レディから順に追うと、①のメッセージ1で高速運転へ遷移し、②のメッセージ1は高速運転では定義がないので状態は変わらない。③の50℃以上で低速運転へ、④のメッセージ2で一時停止へ遷移する。⑤の40℃未満で一時停止から低速運転へ戻り、⑥のメッセージ2で再び一時停止となる。
選択肢ごとの解説
- アレディへ戻るのは一時停止でメッセージ2を受けた場合だが、最後の遷移は低速運転からなので該当しない。
- イ高速運転は途中で通過するが最終状態ではない。
- ウ⑤の時点では低速運転だが、⑥でさらに遷移する。
- エ正解。最後のメッセージ2で低速運転から一時停止へ遷移する。
