条件①〜④を全て満たすとき、出版社と著者と本の関係を示すE-R図はどれか。ここで、E-R図の表記法は次のとおりとする。表記法：a→b は、aとbが1対多の関係であることを表す。 条件：①出版社は、複数の著者と契約している。②著者は、一つの出版社とだけ契約している。③著者は、複数の本を書いている。④1冊の本は、1人の著者が書いている。
「1」側から「多」側へ矢印。出版社→著者→本

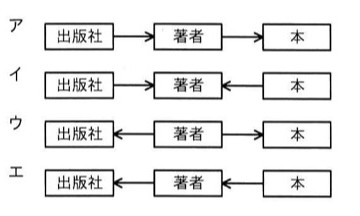

選択肢
- ア出版社→著者→本
- イ出版社→著者←本
- ウ出版社←著者→本
- エ出版社←著者←本
正解と解説
正解：ア 出版社→著者→本
1つの出版社が複数の著者と契約し、著者は1社としか契約しないので、出版社から著者へ向かう1対多の関係になる。また1人の著者が複数の本を書き、1冊の本は1人の著者によるものなので、著者から本へも1対多となる。よって出版社→著者→本と矢印が同じ向きに連なる図が該当する。
選択肢ごとの解説
- ア正解。出版社→著者、著者→本の順で1対多が連なる。
- イ本から著者への向きは、1冊の本を複数の著者が書くことになり条件に反する。
- ウ著者から出版社への向きは、1人の著者が複数社と契約することになり条件に反する。
- エ出版社側・本側とも関係の向きが条件と逆になっている。
