データモデルを解釈してオブジェクト図を作成した。解釈の誤りを適切に指摘した記述はどれか。ここで、モデルの表記にはUMLを用い、オブジェクト図の一部の属性の表示は省略した。

多対1の側は1件しか結べない。多重度の上限違反を見抜く

システム監査技術者試験／2025年度 秋期 午前II 問21／技術 / 設計

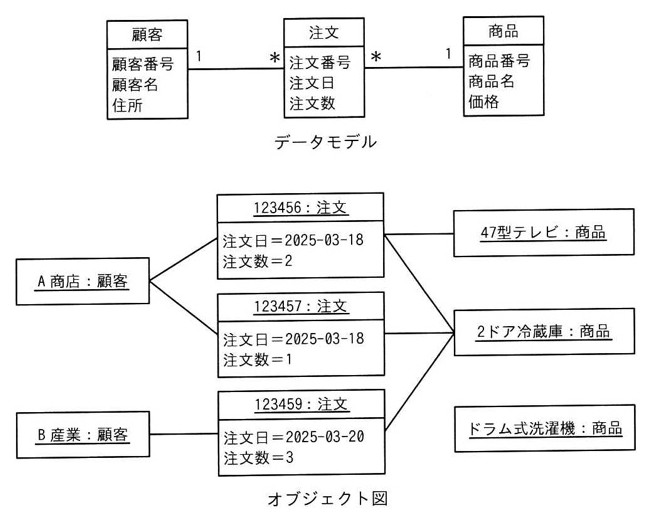

データモデル：「顧客」（顧客番号、顧客名、住所）1対多「注文」（注文番号、注文日、注文数）多対1「商品」（商品番号、商品名、価格）。オブジェクト図：「A商店：顧客」が「123456：注文」（注文日=2025-03-18、注文数=2）と「123457：注文」（注文日=2025-03-18、注文数=1）にリンク。「123456：注文」は「47型テレビ：商品」と「2ドア冷蔵庫：商品」にリンク。「123457：注文」は「2ドア冷蔵庫：商品」にリンク。「B産業：顧客」は「123459：注文」（注文日=2025-03-20、注文数=3）にリンクし、「123459：注文」は「2ドア冷蔵庫：商品」にリンク。「ドラム式洗濯機：商品」はどの注文ともリンクしていない。
データモデル：「顧客」（顧客番号、顧客名、住所）1対多「注文」（注文番号、注文日、注文数）多対1「商品」（商品番号、商品名、価格）。オブジェクト図：「A商店：顧客」が「123456：注文」（注文日=2025-03-18、注文数=2）と「123457：注文」（注文日=2025-03-18、注文数=1）にリンク。「123456：注文」は「47型テレビ：商品」と「2ドア冷蔵庫：商品」にリンク。「123457：注文」は「2ドア冷蔵庫：商品」にリンク。「B産業：顧客」は「123459：注文」（注文日=2025-03-20、注文数=3）にリンクし、「123459：注文」は「2ドア冷蔵庫：商品」にリンク。「ドラム式洗濯機：商品」はどの注文ともリンクしていない。

選択肢

正解と解説

正解：ア “123456：注文”が複数の商品にリンクしているのは、誤りである。

データモデルでは顧客と注文が1対多、注文と商品が多対1で結ばれている。注文側から見ると、1件の注文が対応づく商品はちょうど一つに限られ、逆に1つの商品は多数の注文から参照されうる、という構造になる。オブジェクト図で1件の注文が二つの商品インスタンスにリンクしているのは、この多重度の上限を超えており、モデルと矛盾する。なお、1顧客が複数の注文をもつことや、まだ注文されていない商品が存在することは、モデル上いずれも許容される。

選択肢ごとの解説

出典：令和7年度 秋期 システム監査技術者試験 午前II 問21（IPA）
