社員数が50人で，部署が10ある会社が，関係データベースで社員や部署の情報を管理している。"社員"表と"部署"表の関係を示したE-R図はどれか。ここで，1人の社員が複数部署に所属することはない。下線のうち実線は主キーを，破線は外部キーを表す。E-R図の表記は次のとおりとする。〔表記法〕a—b：aとbが1対1の関係、a→b：aとbが1対多の関係、a←b：aとbが多対1の関係、a←→b：aとbが多対多の関係。社員表：社員コード（主キー）,社員名,部署コード（外部キー）。部署表：部署コード（主キー）,部署名。

社員と部署は多対1、多側が外部キーを持つ

ITパスポート／2011年度 秋期 問57／データベース / データベース設計

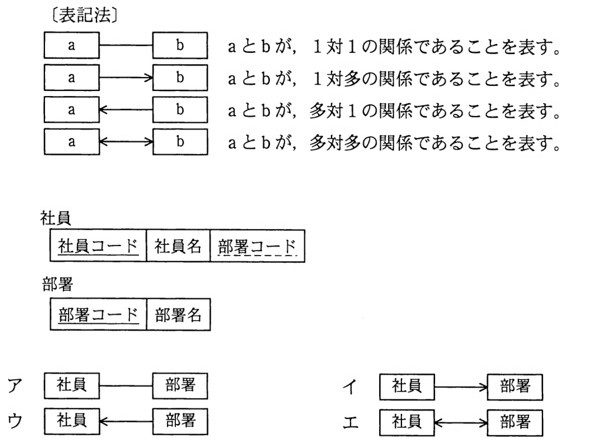

E-R図の表記法一覧（a-b:1対1、a→b:1対多、a←b:多対1、a←→b:多対多）、および「社員」表（社員コード[主キー・実線]、社員名、部署コード[外部キー・破線]）と「部署」表（部署コード[主キー・実線]、部署名）の構造図。選択肢ア〜エはそれぞれ「社員」と「部署」の箱を異なる矢印（線・→・←・←→）で結んだ図。
E-R図の表記法一覧（a-b:1対1、a→b:1対多、a←b:多対1、a←→b:多対多）、および「社員」表（社員コード[主キー・実線]、社員名、部署コード[外部キー・破線]）と「部署」表（部署コード[主キー・実線]、部署名）の構造図。選択肢ア〜エはそれぞれ「社員」と「部署」の箱を異なる矢印（線・→・←・←→）で結んだ図。

選択肢

正解と解説

正解：ウ 社員←部署（多対1）

1人の社員は1つの部署にしか所属せず、1つの部署には複数の社員が所属する。したがって社員と部署の関係は「社員が多、部署が1」の多対1となる。社員表が部署コードを外部キーとして持っている構造も、多側が1側のキーを参照するという多対1の関係と整合する。

選択肢ごとの解説

出典：平成23年度 秋期 ITパスポート試験 問57（IPA）
