UMLを用いて表した図のデータモデルから、“部品”表、“納入”表及び“メーカ”表を関係データベース上に定義するときの解釈のうち、適切なものはどれか。

多対多を表す関連クラスは両側の主キーを外部キーとして持つ

高度試験・午前I（全区分共通）／2020年度 10月試験問9／テクノロジ系 / データベース

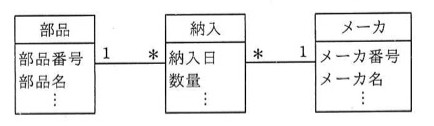

UMLクラス図。左から「部品」クラス（属性：部品番号、部品名、…）と「納入」クラス（属性：納入日、数量、…）が関連線でつながり、多重度は部品側が1、納入側が*。「納入」クラスと右側の「メーカ」クラス（属性：メーカ番号、メーカ名、…）も関連線でつながり、納入側が*、メーカ側が1。

選択肢

ア同一の部品を同一のメーカから複数回納入することは許されない。
イ“納入”表に外部キーは必要ない。
ウ部品番号とメーカ番号の組みを“納入”表の候補キーの一部にできる。
エ“メーカ”表は、外部キーとして部品番号をもつことになる。

正解と解説

正解：ウ部品番号とメーカ番号の組みを“納入”表の候補キーの一部にできる。

“納入”は“部品”と“メーカ”の両方に多対1で結び付く関連クラスなので、“納入”表は部品番号とメーカ番号の双方を外部キーとして持つ。同じ部品を同じメーカから複数回納入しうるので、部品番号とメーカ番号だけでは行を一意に識別できないが、納入日などと組み合わせれば候補キーになる。つまり部品番号とメーカ番号の組みは候補キーの一部として使える。

選択肢ごとの解説

ア納入日などで区別できるため、同じ部品を同じメーカから複数回納入することは表現できる。
イ“納入”表は部品とメーカの両方を参照するので、外部キーは必要である。
ウ正しい。部品番号とメーカ番号の組みは、納入日などと合わせて候補キーの一部となりうる。
エ多重度から見て部品番号を持つのは“納入”表であり、“メーカ”表ではない。

出典：令和2年度 10月試験高度試験・午前I（全区分共通）問9（IPA）
