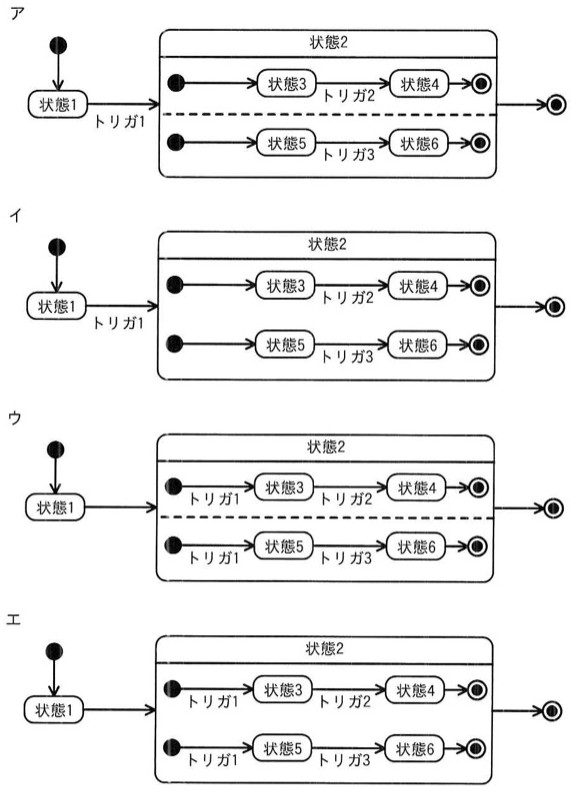

UML 2.0のステートマシン図の記法に適合している図はどれか。

選択肢

• ア初期状態から状態1へ遷移し、トリガ1で複合状態「状態2」に入る。状態2内は破線で区切られた並行領域が2つあり、それぞれ独自の初期状態（黒丸）から状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、各領域内の終了状態（二重丸）へ到達後、状態2全体としての終了状態（二重丸）へ抜ける。
• イ初期状態から状態1へ遷移し、トリガ1で複合状態「状態2」に入る。状態2内は2つの並行領域があるが、両者を区切る破線が無く、それぞれ独自の初期状態（黒丸）から状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、各領域内の終了状態（二重丸）へ到達後、状態2の外側へ矢印が伸び最終状態（二重丸）へ至る。
• ウ初期状態から状態1へ遷移し、矢印が複合状態「状態2」に入る（トリガなし）。状態2内は破線で区切られた並行領域が2つあり、各領域の入り口にそれぞれ「トリガ1」のラベルが付き、状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、終了状態（二重丸）へ至った後、状態2外の最終状態（二重丸）へ抜ける。
• エ初期状態から状態1へ遷移し、矢印が複合状態「状態2」に入る（トリガなし）。状態2内は2つの並行領域があるが、両者を区切る破線が無く、各領域の入り口の黒丸（初期状態）からそれぞれ「トリガ1」のラベルの先に状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と続き、終了状態（二重丸）へ至った後、状態2外の最終状態（二重丸）へ抜ける。

正解と解説

正解：ア 初期状態から状態1へ遷移し、トリガ1で複合状態「状態2」に入る。状態2内は破線で区切られた並行領域が2つあり、それぞれ独自の初期状態（黒丸）から状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、各領域内の終了状態（二重丸）へ到達後、状態2全体としての終了状態（二重丸）へ抜ける。

UML 2.0のステートマシン図では、状態遷移を引き起こす契機であるトリガは、遷移を表す矢印に添えて書く。また、複合状態の内部を破線で区切って並行領域を表す場合は、各領域がそれぞれ独立に動き始めるため、領域ごとに開始擬似状態（黒丸）を置かなければならない。この両方を満たす図が適合している。

選択肢ごとの解説

• ア正しい。トリガが遷移の矢印に付き、各並行領域が独自の開始擬似状態をもつ形になっている。
• イ並行領域に開始擬似状態が置かれておらず、各領域の開始点が定まらない。
• ウトリガを遷移の矢印ではなく領域の入口に書いており、遷移の契機の表記位置が誤っている。
• エ開始擬似状態や終了状態の記号の描き方が規定と異なり、トリガの位置も適切でない。
