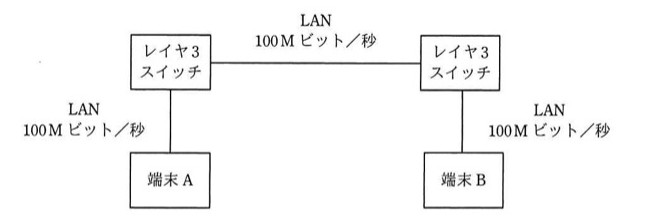

2台の端末と2台のレイヤ3スイッチが図のようにLANで接続されているとき，端末Aがフレームを送信し始めてから，端末Bがそのフレームを受信し終わるまでの時間は，およそ何ミリ秒か。 〔条件〕 フレーム長：1,000バイト LANの伝送速度：100Mビット／秒 レイヤ3スイッチにおける1フレームの処理時間：0.2ミリ秒 レイヤ3スイッチは，1フレームの受信を完了してから送信を開始する。

選択肢

• ア0.24
• イ0.43
• ウ0.48
• エ0.64

正解と解説

正解：エ 0.64

1フレームは1,000バイト＝8,000ビットで、100Mビット／秒では送出に80マイクロ秒（0.08ミリ秒）かかる。区間は端末A−スイッチ、スイッチ間、スイッチ−端末Bの3つあるので伝送だけで0.24ミリ秒である。これに2台のスイッチの処理時間0.2ミリ秒×2＝0.4ミリ秒を加え、合計およそ0.64ミリ秒となる。

選択肢ごとの解説

• ア0.24は3区間の伝送時間だけで、スイッチの処理時間が抜けている。
• イ0.43は伝送区間かスイッチ台数の数え方を誤ったときの値。
• ウ0.48は処理時間を1台分しか加えていない場合などに出る値。
• エ正しい。0.08×3＋0.2×2＝0.64ミリ秒となる。
