次のオブジェクト図（インスタンスを表す図）に対応する概念データモデルはどれか。ここで、オブジェクト図及び概念データモデルの表記にはUMLを用いる。

多重度はインスタンスの結び付き方（1対多か多対1か）で判断する

頻出応用情報技術者試験／2024年度 秋期 午前 問29／データベース / データベース設計

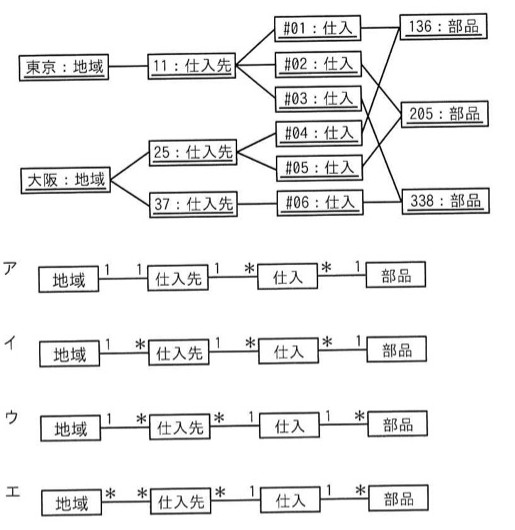

オブジェクト図（インスタンス図）。「東京：地域」が「11：仕入先」に接続。「11：仕入先」は「#01：仕入」「#02：仕入」「#03：仕入」の3つに接続。「大阪：地域」は「25：仕入先」と「37：仕入先」の2つに接続。「25：仕入先」は「#04：仕入」「#05：仕入」に接続。「37：仕入先」は「#06：仕入」に接続。仕入インスタンス#01〜#06は、それぞれ「136：部品」「205：部品」「338：部品」のいずれか1つに結ばれている（#01は136へ水平に、#06は338へ水平に結ばれ、#02〜#05は線が交差しながら各部品へ結ばれる。136・205・338はいずれも2つの仕入から結ばれている）。選択肢ア〜エは「地域」「仕入先」「仕入」「部品」の4つのクラスをこの順に線で結んだ概念データモデル（クラス図）で、各線の両端に多重度（1または*）が付与されており、選択肢ごとに多重度の組合せが異なる。
オブジェクト図（インスタンス図）。「東京：地域」が「11：仕入先」に接続。「11：仕入先」は「#01：仕入」「#02：仕入」「#03：仕入」の3つに接続。「大阪：地域」は「25：仕入先」と「37：仕入先」の2つに接続。「25：仕入先」は「#04：仕入」「#05：仕入」に接続。「37：仕入先」は「#06：仕入」に接続。仕入インスタンス#01〜#06は、それぞれ「136：部品」「205：部品」「338：部品」のいずれか1つに結ばれている（#01は136へ水平に、#06は338へ水平に結ばれ、#02〜#05は線が交差しながら各部品へ結ばれる。136・205・338はいずれも2つの仕入から結ばれている）。選択肢ア〜エは「地域」「仕入先」「仕入」「部品」の4つのクラスをこの順に線で結んだ概念データモデル（クラス図）で、各線の両端に多重度（1または*）が付与されており、選択肢ごとに多重度の組合せが異なる。

選択肢

正解と解説

正解：イ 地域 1 - * 仕入先 1 - * 仕入 * - 1 部品

オブジェクト図では、1つの地域に複数の仕入先（大阪に25と37）がぶら下がり、1つの仕入先が複数の仕入（11に#01〜#03）をもつ。一方、各仕入は必ず1つの部品に対応し、同じ部品が複数の仕入から参照されている。したがって地域1対多仕入先、仕入先1対多仕入、仕入多対1部品という多重度の組合せが正しい。

選択肢ごとの解説

出典：令和6年度 秋期 応用情報技術者試験 午前 問29（IPA）
