UMLを用いて表した図のデータモデルを関係データベース上に実装する際の解釈のうち，適切なものはどれか。

1対多の多側の表が、1側の表への外部キーと参照制約を持つ

頻出応用情報技術者試験／2025年度 春期 午前 問25／データベース / データベース設計

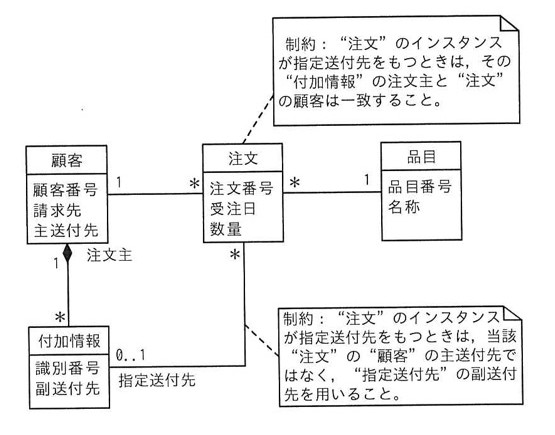

UMLクラス図。「顧客」（属性：顧客番号，請求先，主送付先）と「注文」（属性：注文番号，受注日，数量）が多重度1対*で関連し、「注文」と「品目」（属性：品目番号，名称）が多重度*対1で関連する。「顧客」と「付加情報」（属性：識別番号，副送付先）は集約（◆）で多重度1対*の関係（ロール名「注文主」）。さらに「注文」と「付加情報」は多重度*対0..1の関連（ロール名「指定送付先」）。図には2つの制約ノートが付く：（1）「注文」のインスタンスが指定送付先をもつときは，その「付加情報」の注文主と「注文」の顧客は一致すること。（2）「注文」のインスタンスが指定送付先をもつときは，当該「注文」の「顧客」の主送付先ではなく，「指定送付先」の副送付先を用いること。
UMLクラス図。「顧客」（属性：顧客番号，請求先，主送付先）と「注文」（属性：注文番号，受注日，数量）が多重度1対*で関連し、「注文」と「品目」（属性：品目番号，名称）が多重度*対1で関連する。「顧客」と「付加情報」（属性：識別番号，副送付先）は集約（◆）で多重度1対*の関係（ロール名「注文主」）。さらに「注文」と「付加情報」は多重度*対0..1の関連（ロール名「指定送付先」）。図には2つの制約ノートが付く：（1）「注文」のインスタンスが指定送付先をもつときは，その「付加情報」の注文主と「注文」の顧客は一致すること。（2）「注文」のインスタンスが指定送付先をもつときは，当該「注文」の「顧客」の主送付先ではなく，「指定送付先」の副送付先を用いること。

選択肢

正解と解説

正解：ウ "付加情報"表には"顧客"表に対する参照制約を指定する。

図では「付加情報」が「顧客」に集約され、顧客1に対して付加情報が複数という関連（ロール名は注文主）になっている。関係データベースに落とすと、付加情報表が顧客表の主キーを外部キーとして持ち、顧客表への参照制約を指定する形になる。注文からは指定送付先として付加情報を参照する側なので、参照制約の向きは付加情報から注文へではない。

選択肢ごとの解説

出典：令和7年度 春期 応用情報技術者試験 午前 問25（IPA）
