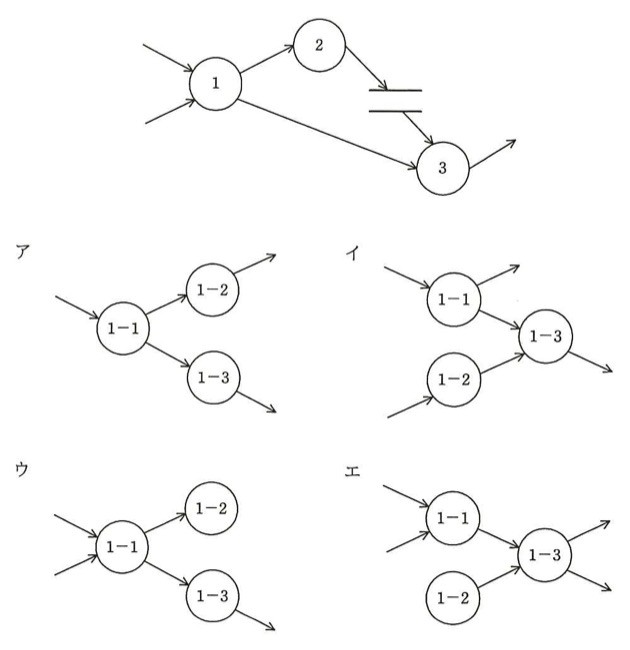

図は、階層化されたDFDにおける、あるレベルのDFDの一部である。プロセス1を子プロセスに分割して詳細化したDFDのうち、適切なものはどれか。ここで、プロセス1の子プロセスは、プロセス1-1、1-2及び1-3とする。

選択肢

• ア1-1は外部入力1本を受け、1-2と1-3それぞれへ出力する。1-2・1-3ともに外部出力をもつ。
• イ1-1は外部入力1本と外部出力1本をもち、1-3へも出力する。1-2は外部入力1本をもち1-3へ出力する。1-3が外部出力をもつ。
• ウ1-1は外部入力2本を受け、1-2と1-3の両方へ出力する。1-2には出力が無く、外部への出力は1-3からの1本だけである。
• エ1-1は外部入力2本を受け1-3へ出力する。1-2は外部入力をもたずに1-3へ出力する。1-3は外部出力2本をもつ。

正解と解説

正解：イ 1-1は外部入力1本と外部出力1本をもち、1-3へも出力する。1-2は外部入力1本をもち1-3へ出力する。1-3が外部出力をもつ。

DFDを階層化するときは、親のプロセスと、それを詳細化した子のDFDとの間で、外部とやり取りするデータフローが過不足なく一致していなければならない。これをバランスの原則という。もとのプロセスが受け取る入力の本数と、外部へ出す出力の本数を数え、子のDFD全体で見たときに同じになっているものを選べばよい。加えて、入力を持たないプロセスのような不整合がないことも確認する。

選択肢ごとの解説

• ア外部からの入力が1本しかなく、親プロセス1の入力2本と一致しない。バランスが崩れている。
• イ正しい。外部入力2本・外部への出力2本が親プロセス1と一致している。
• ウ外部へ出す出力が1本しかなく、親プロセス1の出力2本より少ない。1-2に出力が無い点も不自然である。
• エ外部との入出力の本数は合うが、1-2が入力を全く受け取っておらず、詳細化として成立していない。
