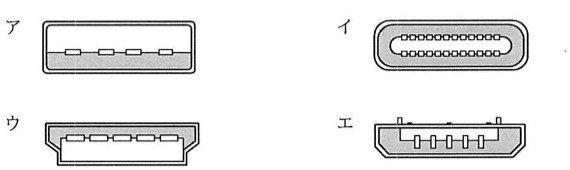

USB Type-Cのプラグ側コネクタの断面図はどれか。ここで、図の縮尺は同一ではない。

選択肢

• ア断面図：平たい台形状の外形の中に、縦長の接触端子が4個一列に並ぶ形状（Type-A的な形状）
• イ断面図：左右対称の楕円（トラック形）の外形で、上下両辺に沿って多数の小さな端子が並ぶ形状（Type-C形状）
• ウ断面図：台形状の外形で下側が斜めにカットされ、接触端子が5個並ぶ形状（Type-B的な形状）
• エ断面図：小さな台形状の外形で上部に小突起があり、下側に接触端子が5個並ぶ形状（Micro-B的な形状）

正解と解説

正解：イ 断面図：左右対称の楕円（トラック形）の外形で、上下両辺に沿って多数の小さな端子が並ぶ形状（Type-C形状）

USB Type-Cは上下どちらの向きでも挿せる（リバーシブル）ことが特徴で、そのために断面は角の丸い左右対称の楕円（トラック形）になっており、上下両側に同じ配列の端子が並ぶ。長方形に近く端子が片側4個のものはType-A、台形で端子5個のものはType-BやMicro-Bである。

選択肢ごとの解説

• ア端子が片側に4個並ぶ平たい形状はType-Aの特徴。
• イ左右対称の楕円形で上下両側に端子が並ぶリバーシブル構造がType-Cで、これが正解。
• ウ台形で端子5個の形状はType-Bの特徴。
• エ小型台形で突起を持つ形状はMicro-Bの特徴。
