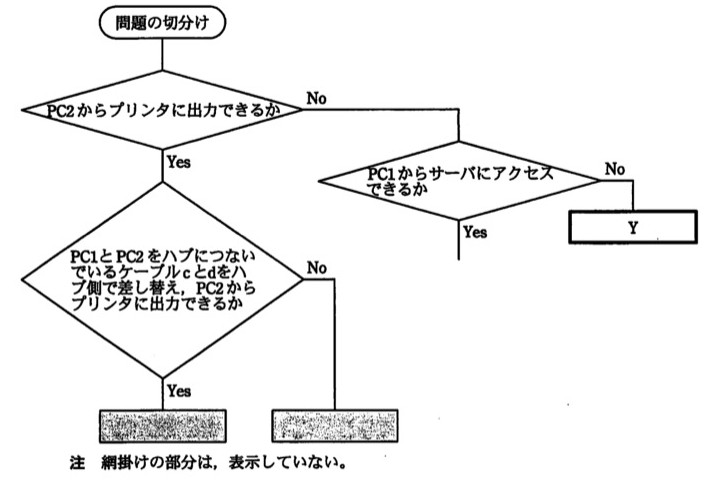

〔中問A・続き〕Mさんは、今回の障害の原因を特定するための手順を、流れ図として完成させようと考えた。このとき、次の図のYに入る適切な字句はどれか。なお、次の流れ図は、作成途中のものである。流れ図：「問題の切分け」→「PC2からプリンタに出力できるか」でNoなら「PC1からサーバにアクセスできるか」に進み、これがNoなら処理ボックス「Y」に至る（Yesの場合の接続先は図示されていない）。「PC2からプリンタに出力できるか」がYesの場合は「PC1とPC2をハブにつないでいるケーブルcとdをハブ側で差し替え、PC2からプリンタに出力できるか」に進み、Yesなら網掛け処理、Noなら別の網掛け処理に至る。

選択肢

• アハブの障害ではないか
• イプリンタとハブをつなぐケーブルbの障害ではないか
• ウプリンタとハブをつなぐケーブルb、または、ハブの障害ではないか
• エプリンタの障害ではないか

正解と解説

正解：ア ハブの障害ではないか

PC2からも出力できない場合、疑わしいのは共通経路にあるプリンタ・ケーブルb・ハブである。そこでPC1からサーバへアクセスできるかを試すと、これができればハブは正常だと分かる。逆にサーバにもアクセスできないなら、共通して使われているハブ自体の障害が疑われることになる。

選択肢ごとの解説

• アサーバへも到達できないことから、共通経路のハブの障害を疑うという結論で正解。
• イケーブルbの障害ならサーバへのアクセスには影響しないはずで、この分岐の結論にはならない。
• ウサーバにもアクセスできない時点でハブに絞れるため、ケーブルbを含める必要はない。
• エプリンタの障害ならサーバへのアクセスは成功するはずで、この分岐とは合わない。
