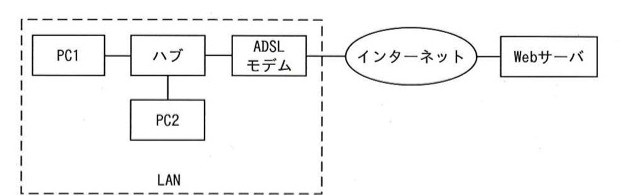

図のように，ADSLモデムを介してPCからインターネット上のWebサーバを利用するため，機器の接続作業を行っている。PC1に接続されたLANケーブルをハブの空きポートに接続したところ，そのポートのリンクランプが点灯した。このことだけで判断できることとして，適切なものはどれか。

リンクランプが示すのは物理的な接続の成立だけ

ITパスポート／2015年度 秋期 問66／ネットワーク / ネットワーク機器

LAN構成図。破線で囲まれた「LAN」の枠内に「PC1」と「ハブ」が接続、ハブから「PC2」と「ADSLモデム」に接続。ADSLモデムからLAN外の「インターネット」（雲マーク）を経由して「Webサーバ」へ接続。
LAN構成図。破線で囲まれた「LAN」の枠内に「PC1」と「ハブ」が接続、ハブから「PC2」と「ADSLモデム」に接続。ADSLモデムからLAN外の「インターネット」（雲マーク）を経由して「Webサーバ」へ接続。

選択肢

正解と解説

正解：エ PC1からハブまでの物理的な配線が完了している。

ハブのリンクランプの点灯は、ケーブルを通じて相手の機器と物理的に電気信号がやり取りできる状態になったことを示すにすぎない。IPアドレスの設定や上位の通信設定が正しいかまでは分からないため、通信が成立する保証にはならない。

選択肢ごとの解説

出典：平成27年度 秋期 ITパスポート試験 問66（IPA）
