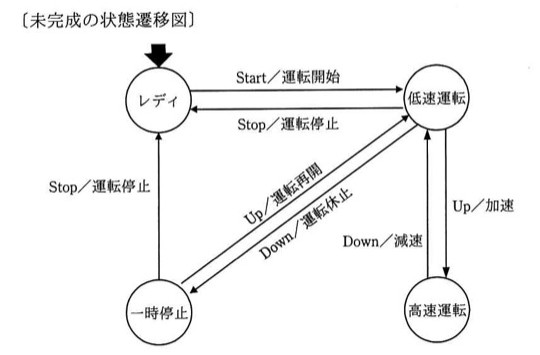

次の仕様で動作する装置がある。未完成の状態遷移図を完成させるために、追加すべき遷移はどれか。 〔仕様〕 ・レディでStartボタンが押された場合、運転開始して低速運転に遷移する。 ・低速運転でUpボタンが押された場合、加速して高速運転に遷移する。 ・低速運転でDownボタンが押された場合、運転休止して一時停止に遷移する。 ・高速運転でDownボタンが押された場合、減速して低速運転に遷移する。 ・一時停止でUpボタンが押された場合、運転再開して低速運転に遷移する。 ・レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する。

選択肢

• ア一時停止 → Start／運転再開 → 高速運転
• イ一時停止 → Start／運転再開 → 低速運転
• ウ高速運転 → Stop／運転休止 → 一時停止
• エ高速運転 → Stop／運転停止 → レディ

正解と解説

正解：エ 高速運転 → Stop／運転停止 → レディ

仕様には「レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する」とある。図には低速運転と一時停止からレディへの遷移は描かれているが、高速運転からレディへの遷移が欠けている。したがって、高速運転でStopが押されたときに運転停止してレディへ遷移する内容を追加すればよい。

選択肢ごとの解説

• ア一時停止からの遷移はUpボタンによる低速運転への復帰であり、Startボタンで高速運転へ移る仕様はない。
• イ一時停止から低速運転への遷移は既に図にあり、しかも条件はStartではなくUpである。
• ウ高速運転からStopで一時停止へ移る仕様はなく、Stopの遷移先はレディである。
• エ正しい。欠けているのは高速運転でStopが押されたときのレディへの遷移である。
