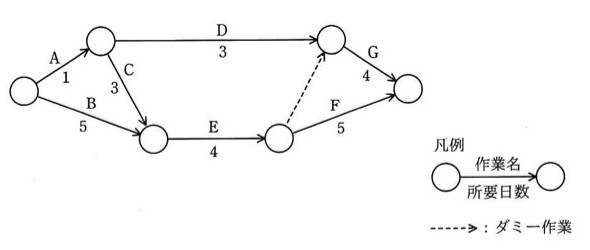

あるプロジェクトの日程計画をアローダイアグラムで示す。クリティカルパスはどれか。

選択肢

• アA, C, E, F
• イA, D, G
• ウB, E, F
• エB, E, G

正解と解説

正解：ウ B, E, F

各ノードの最早開始時刻を求めると、Aを通る経路よりB(5日)を通る経路のほうが後続作業の開始を遅らせる。B→E→Fの合計は5+4+5=14日となり、他の経路(A→C→E→F=13日、A→D→G=8日など)より長い。したがって余裕のない最長経路であるクリティカルパスはB、E、Fである。

選択肢ごとの解説

• ア合計13日で、B経由の経路より短く余裕がある。
• イ合計8日にとどまり最長経路ではない。
• ウ正しい。合計14日で最長となり、これがクリティカルパスである。
• エGに至る経路は先行がN3であり、この並びは経路として成立しない。
