入力G=0のときはX=A、Y=Bを出力し、G=1のときはX=Aの否定、Y=Bの否定を出力する回路はどれか。
XORは片方の入力で素通しと反転を切り替えられる

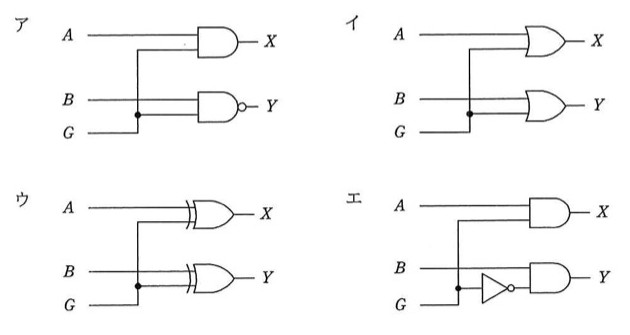

選択肢
- アア：AとGをAND素子に入力してX出力、BとGをNAND素子に入力してY出力する回路
- イイ：AとGをOR素子に入力してX出力、BとGをOR素子に入力してY出力する回路
- ウウ：AとGをXOR素子に入力してX出力、BとGをXOR素子に入力してY出力する回路
- エエ：AとGをAND素子に入力してX出力、Gの否定とBをAND素子に入力してY出力する回路
正解と解説
正解：ウ ウ：AとGをXOR素子に入力してX出力、BとGをXOR素子に入力してY出力する回路
求められているのは、制御入力Gが0のとき入力をそのまま通し、Gが1のとき反転して出力する回路である。排他的論理和は一方の入力が0なら他方をそのまま出力し、1なら反転して出力する性質をもつ。したがってAとG、BとGをそれぞれXOR素子に入力すれば条件を満たす。
選択肢ごとの解説
- アAND/NANDの組合せではG=0のとき出力が入力に一致せず、条件を満たさない。
- イORではG=1のとき出力が常に1になり、反転出力にならない。
- ウ正しい。XORは制御入力0で素通し、1で反転という動作になる。
- エAND素子とGの否定を使う構成で、Gによる素通しと反転の切替えにならない。
