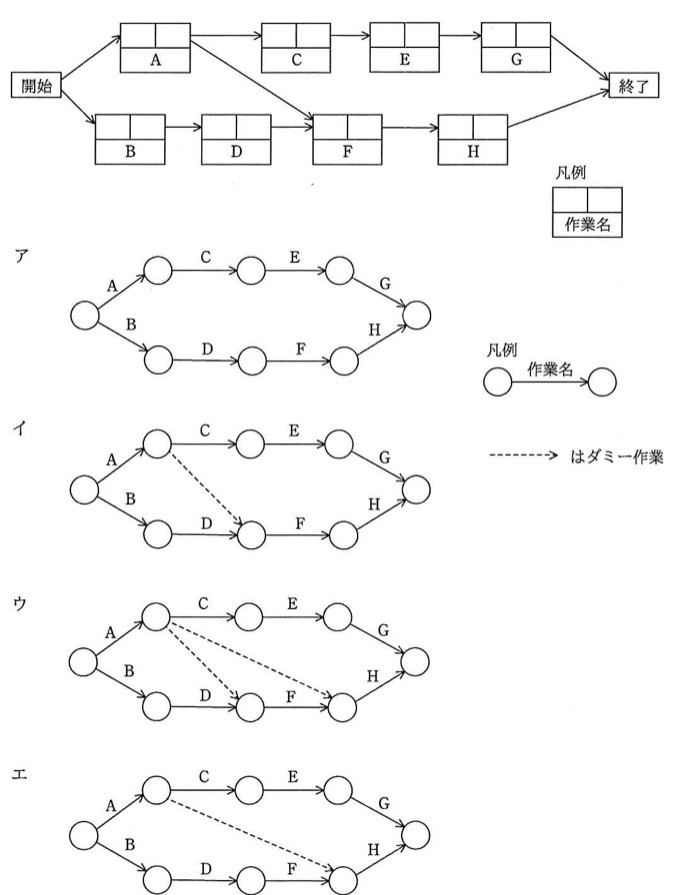

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を、アローダイアグラムに書き直したものはどれか。ここで、プレシデンスダイアグラムの依存関係は全てFS関係とする。

アローダイアグラムで追加の依存関係を表すときはダミー作業を使う

応用情報技術者試験／2017年度 秋期 午前 問53／プロジェクトマネジメント / スケジュール管理

元図（プレシデンスダイアグラム）：開始から2系列に分岐し、上は A→C→E→G→終了、下は B→D→F→H→終了。さらにAからFへ矢印が1本あり、FはDとAの両方の完了に依存する（依存関係は全てFS）。選択肢ア〜エはいずれもこれをアローダイアグラムに書き直したもので、開始ノード→A→（C→E→G）→終了ノード、開始ノード→B→（D→F→H）→終了ノード、という同じ骨組みを持ち、ダミー作業（点線矢印）の本数と接続先だけが異なる。アはダミーなし。イはAの終了ノード（Cの開始ノード）からFの開始ノード（Dの終了ノード）へ1本。ウはAの終了ノードからFの開始ノードとFの終了ノードなどへ計3本。エはAの終了ノードからFの終了ノード（Hの開始ノード）へ1本。
元図（プレシデンスダイアグラム）：開始から2系列に分岐し、上は A→C→E→G→終了、下は B→D→F→H→終了。さらにAからFへ矢印が1本あり、FはDとAの両方の完了に依存する（依存関係は全てFS）。選択肢ア〜エはいずれもこれをアローダイアグラムに書き直したもので、開始ノード→A→（C→E→G）→終了ノード、開始ノード→B→（D→F→H）→終了ノード、という同じ骨組みを持ち、ダミー作業（点線矢印）の本数と接続先だけが異なる。アはダミーなし。イはAの終了ノード（Cの開始ノード）からFの開始ノード（Dの終了ノード）へ1本。ウはAの終了ノードからFの開始ノードとFの終了ノードなどへ計3本。エはAの終了ノードからFの終了ノード（Hの開始ノード）へ1本。

選択肢

正解と解説

正解：イ イ：Aの終了ノード（Cの開始ノード）から、Fの開始ノード（Dの終了ノード）へダミー作業（点線）が1本引かれている構成

元のプレシデンスダイアグラムでは、作業FがDの完了に加えてAの完了にも依存している。アローダイアグラムでこの依存を表すには、Aの終了ノードからFの開始ノード（Dの終了ノード）へ向けてダミー作業を1本引けばよい。ダミーは所要時間ゼロで、順序関係だけを表す矢印である。

選択肢ごとの解説

出典：平成29年度 秋期 応用情報技術者試験 午前 問53（IPA）
