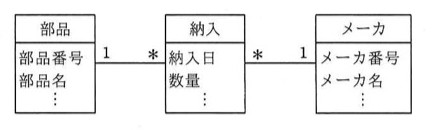

UMLを用いて表した図のデータモデルから、"部品"表、"納入"表及び"メーカ"表を関係データベース上に定義するときの解釈のうち、適切なものはどれか。

選択肢

• ア同一の部品を同一のメーカから複数回納入することは許されない。
• イ"納入"表に外部キーは必要ない。
• ウ部品番号とメーカ番号の組みを"納入"表の候補キーの一部にできる。
• エ"メーカ"表は、外部キーとして部品番号をもつことになる。

正解と解説

正解：ウ 部品番号とメーカ番号の組みを"納入"表の候補キーの一部にできる。

部品1に対して納入が多、メーカ1に対して納入が多なので、納入表は部品番号とメーカ番号の両方を外部キーとしてもつ。ある部品をあるメーカから複数回納入し得るため、部品番号とメーカ番号だけでは行を一意にできないが、納入日などと組み合わせた候補キーの一部として使える。

選択肢ごとの解説

• ア多重度から同じ組合せの納入が複数回起こり得るので、許されないとはいえない。
• イ納入表は部品とメーカの双方を参照するため、外部キーが必要である。
• ウ正しい。両者の組みは単独では一意にならないが、候補キーの一部にはできる。
• エ多重度が逆であり、部品番号を外部キーとしてもつのは納入表である。
