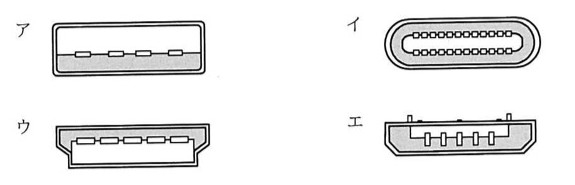

USB Type-Cのプラグ側コネクタの断面図はどれか。ここで、図の縮尺は同一ではない。

選択肢

• ア図ア（横長の平型端子、内部に4つの端子が一列に並ぶ形状）
• イ図イ（両端が丸い長円形の外形で、内部上下に多数のピンが並ぶ形状）
• ウ図ウ（台形状の外形で、内部に5つの端子が一列に並ぶ形状）
• エ図エ（台形状の外形で、上部に突起があり内部に複数の端子が並ぶ形状）

正解と解説

正解：イ 図イ（両端が丸い長円形の外形で、内部上下に多数のピンが並ぶ形状）

USB Type-Cは上下対称（リバーシブル）で、両端が丸みを帯びた長円形の断面をもち、内部に端子が上下2列に並ぶ。この上下対称構造のおかげで、裏表どちらの向きでも挿入できる。従来のType-AやType-B、micro-Bの形状との違いを断面で見分けられるようにしておきたい。

選択肢ごとの解説

• ア横長の平型で端子が一列に並ぶのは従来のUSB Type-Aの形状である。
• イ正しい。両端が丸い長円形で端子が上下2列に並ぶのがType-Cの特徴的な断面である。
• ウ台形状で端子が一列に並ぶ形状はmicro-USB Type-Bなどに見られるもので、Type-Cではない。
• エ台形状で突起を持つ形状は他のUSB規格のコネクタであり、上下対称のType-Cとは異なる。
