流れ図で示したモジュールを表の二つのテストケースを用いてテストしたとき、テストカバレージ指標であるC0（命令網羅）とC1（分岐網羅）とによる網羅率の適切な組みはどれか。ここで、変数V〜変数Zの値は、途中の命令で変更されない。

C0は命令、C1は分岐の網羅率で、C0が満たされてもC1は残る

応用情報技術者試験／2022年度秋期午前問48／システム開発技術 / テスト工程

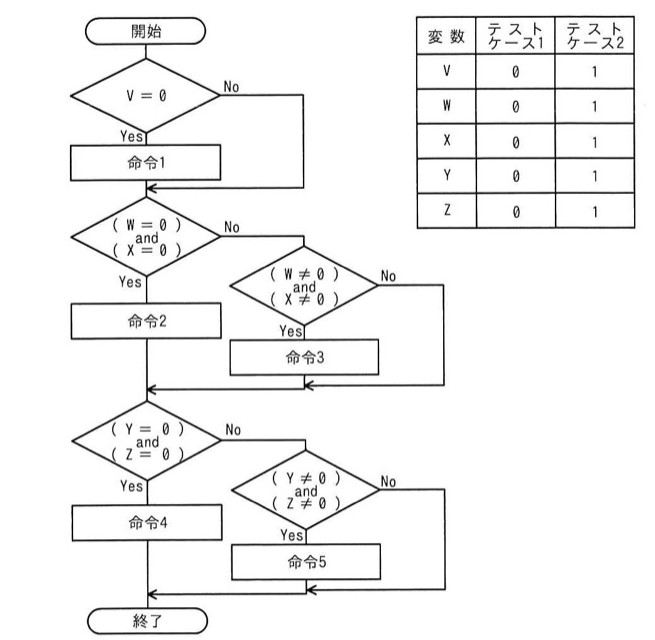

流れ図：開始→判定V=0（Yesなら命令1へ、Noなら命令1の後に合流）→命令1→判定(W=0)and(X=0)（Yesなら命令2へ、Noなら判定(W≠0)and(X≠0)へ、その判定Yesなら命令3、Noならそのまま合流）→命令2と命令3の後で合流→判定(Y=0)and(Z=0)（Yesなら命令4へ、Noなら判定(Y≠0)and(Z≠0)へ、その判定Yesなら命令5、Noならそのまま合流）→命令4と命令5の後で合流→終了。テストケース表：変数V,W,X,Y,Zについて、テストケース1は全て0、テストケース2は全て1。

変数	テストケース1	テストケース2
V	0	1
W	0	1
X	0	1
Y	0	1
Z	0	1

	C0による網羅率	C1による網羅率
ア	100%	100%
イ	100%	80%
ウ	80%	100%
エ	80%	80%

選択肢

アC0=100%, C1=100%
イC0=100%, C1=80%
ウC0=80%, C1=100%
エC0=80%, C1=80%

正解と解説

正解：イ C0=100%, C1=80%

テストケース1（全て0）は命令1・2・4を、テストケース2（全て1）は命令3・5を通るので、5つの命令は全て実行され、C0は100%です。一方、分岐は5つの判定で計10通りありますが、内側の2つの判定（W・XおよびY・Zがともに0でない場合の判定）は偽側の経路が一度も通らないため、8/10で80%となります。

選択肢ごとの解説

ア分岐網羅で通らない経路が2つ残るため100%にはならない。
イ正しい。命令は全て実行され、分岐は10通り中8通り。
ウ全ての命令が実行されているのでC0は100%。
エ同様にC0は100%であり、80%とはならない。

出典：令和4年度秋期応用情報技術者試験午前問48（IPA）
