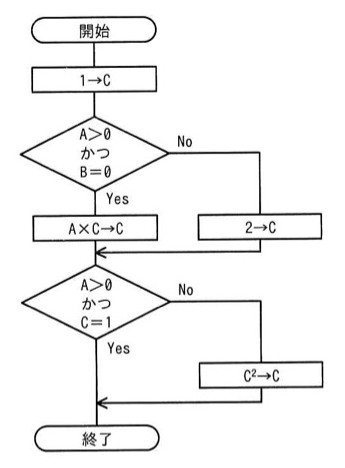

次の流れ図において、判定条件網羅（分岐網羅）を満たす最少のテストケースの組みはどれか。

選択肢

• ア(1) A=0, B=0　(2) A=1, B=1
• イ(1) A=1, B=0　(2) A=1, B=1
• ウ(1) A=0, B=0　(2) A=1, B=1　(3) A=1, B=0
• エ(1) A=0, B=0　(2) A=0, B=1　(3) A=1, B=0

正解と解説

正解：イ (1) A=1, B=0　(2) A=1, B=1

判定条件網羅は、各判定について真と偽の両方の結果を少なくとも1回ずつ通せばよい。A=1,B=0では最初の判定が真となり、その結果C=1になるので2つ目の判定も真を通る。A=1,B=1では最初の判定が偽となりC=2になるため、2つ目の判定も偽を通る。この2件で両判定の真偽が網羅でき、これが最少である。

選択肢ごとの解説

• アこの組合せでは最初の判定が2件とも偽になり、真の経路を通らない。
• イ正解。2件で両方の判定について真と偽の双方を通過でき、これが最少である。
• ウ2件で網羅できるところを3件使っており、最少ではない。
• エ件数が多いうえ、最初の判定が真となるのは1件のみで無駄が多い。
