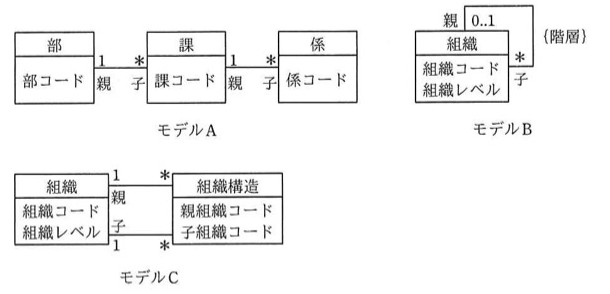

部、課、係の階層関係から成る組織のデータモデルとして、モデルA〜Cの三つの案が提出された。これらに対する解釈として、適切なものはどれか。組織階層における組織の位置を組織レベルと呼ぶ。組織間の階層関係は、親子として記述している。親と子は循環しないものとする。ここで、モデルの表記にはUMLを用い、{階層}は組織の親と子の関連が循環しないことを指定する制約記述である。 モデルA：部(部コード) 1-親 * -子 課(課コード) 1-親 * -子 係(係コード) の連鎖するクラス図。 モデルB：組織(組織コード, 組織レベル)が自己参照。親側0..1、子側*、{階層}制約付き。 モデルC：組織(組織コード, 組織レベル)と組織構造(親組織コード, 子組織コード)の関連。組織1-親、組織構造*、組織1-子、組織構造*。
対応表方式の階層モデルには循環禁止制約を別途課す
選択肢
- ア新しい組織レベルを設ける場合、どのモデルも変更する必要はない。
- イどのモデルも、一つの子組織が複数の親組織から管轄される状況を記述できない。
- ウモデルBを関係データベース上に実装する場合、親は子の組織コードを外部キーとする。
- エモデルCでは、組織の親子関係が循環しないように制約を課す必要がある。
正解と解説
正解：エ モデルCでは、組織の親子関係が循環しないように制約を課す必要がある。
モデルCは組織と組織構造（親子の対応表）で階層を表す方式で、図に循環を禁じる制約が示されていない。この構造では親をたどると元に戻るような登録も可能になってしまうため、循環しないことを別途制約として課す必要がある。
選択肢ごとの解説
