TTLレベルの2入力AND回路を3入力AND回路にするために入力部に回路を追加した。3入力AND回路として、適切なものはどれか。

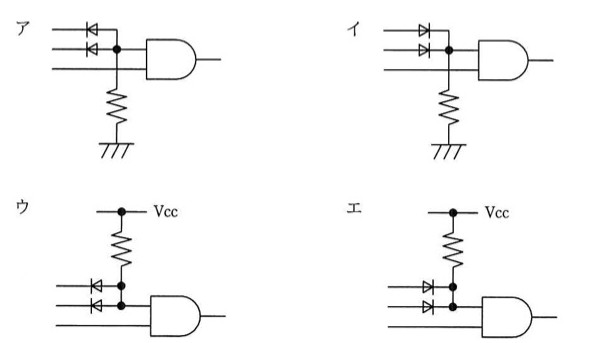

選択肢

• ア2本の入力線それぞれにダイオード（カソードが入力側、アノードが接続点側）を介して1点で接続し、その接続点を抵抗で接地（プルダウン）してから2入力AND素子の一方の入力へ、3本目の入力線は直接AND素子のもう一方の入力へ入れる構成
• イアと同じ構成だが、2本のダイオードの向きが逆（アノードが入力側、カソードが接続点側）で、接続点は抵抗で接地（プルダウン）されている構成
• ウ2本の入力線それぞれにダイオード（カソードが入力側、アノードが接続点側）を介して1点で接続し、その接続点を抵抗でVccに接続（プルアップ）してから2入力AND素子の一方の入力へ、3本目の入力線は直接AND素子のもう一方の入力へ入れる構成
• エウと同じ構成だが、2本のダイオードの向きが逆（アノードが入力側、カソードが接続点側）で、接続点は抵抗でVccに接続（プルアップ）されている構成

正解と解説

正解：ウ 2本の入力線それぞれにダイオード（カソードが入力側、アノードが接続点側）を介して1点で接続し、その接続点を抵抗でVccに接続（プルアップ）してから2入力AND素子の一方の入力へ、3本目の入力線は直接AND素子のもう一方の入力へ入れる構成

2入力AND素子の一方の入力に、2本の入力線をそれぞれダイオード経由で接続し、その共通点をプルアップ抵抗でVccに引き上げると、どちらかの入力がローになったときダイオードが導通して共通点がローに引き下げられる。両方がハイのときだけ共通点がハイに保たれるので、この部分がダイオードANDとして働き、全体で3入力ANDが実現できる。プルダウン抵抗にすると導通条件が逆になり、OR的な動作になってしまう。

選択肢ごとの解説

• アプルダウン抵抗を使う構成ではダイオードの向きと合わせてOR動作となり、AND入力の追加にならない。
• イ同じくプルダウン構成のため、3入力ANDにはならない。
• ウ正解。プルアップ抵抗とダイオードによるAND構成で入力を1つ増やせる。
• エ接続点の取り方が誤っており、追加した2入力がAND条件として働かない。
