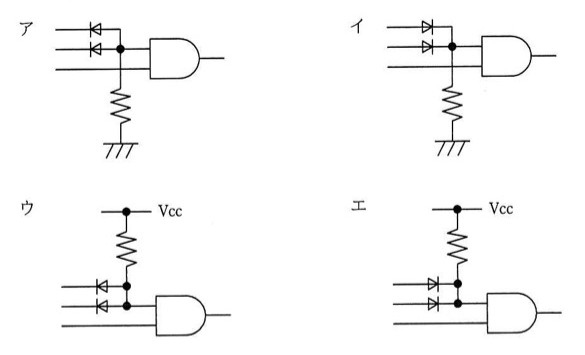

TTLレベルの2入力AND回路を3入力AND回路にするために入力部に回路を追加した。3入力AND回路として、適切なものはどれか。

選択肢

• ア入力2本のダイオードのアノードを入力線に、カソードを共通接続点につなぎ、その接続点を抵抗でグラウンドに落として、AND回路の1入力とする構成（プルダウン、ダイオード向きパターン1）
• イアと同じ配置だが、ダイオードの向き（アノード・カソード）が逆になっている構成（プルダウン、ダイオード向きパターン2）
• ウVccから抵抗を介した接続点に、入力2本からのダイオードを接続し、その接続点をAND回路の1入力とする構成（プルアップ、ダイオード向きパターン1）
• エウと同じ配置だが、ダイオードの向きが逆になっている構成（プルアップ、ダイオード向きパターン2）

正解と解説

正解：ウ Vccから抵抗を介した接続点に、入力2本からのダイオードを接続し、その接続点をAND回路の1入力とする構成（プルアップ、ダイオード向きパターン1）

2入力AND素子の一方の入力に、2本の入力線をそれぞれダイオード経由で接続し、その共通点をプルアップ抵抗でVccに引き上げる構成を取る。どちらかの入力がローになるとダイオードが導通して共通点がローに引き下げられ、両方がハイのときだけ共通点がハイに保たれるので、この部分がダイオードANDとして働き全体で3入力ANDになる。プルダウン抵抗にすると導通条件が逆になり、AND条件として機能しない。

選択肢ごとの解説

• アプルダウン構成ではAND条件にならず、追加した入力が正しく働かない。
• イ同じくプルダウン構成のため3入力ANDにはならない。
• ウ正解。プルアップ抵抗とダイオードによるAND構成で入力を1つ増やせる。
• エプルアップだがダイオードの向きが逆で、入力がハイのときに導通してしまい条件が反転する。
