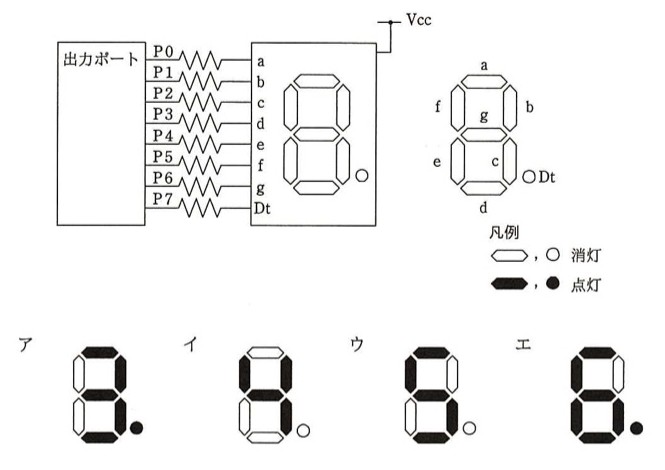

アノードコモン型7セグメントLEDの点灯回路で，出力ポートに16進数で92を出力したときの表示状態はどれか。ここで，P7を最上位ビット（MSB），P0を最下位ビット（LSB）とし，ポートの出力が0のときLEDは点灯する。

選択肢

• アセグメントa,b,c,d,gが点灯し（e,fは消灯）、小数点(Dt)も点灯。
• イセグメントb,c,f,gが点灯し（a,d,eは消灯）、小数点(Dt)は消灯。
• ウセグメントa,c,d,f,gが点灯し（b,eは消灯）、小数点(Dt)は消灯。
• エセグメントa,c,d,e,f,gが点灯し（bのみ消灯）、小数点(Dt)も点灯。

正解と解説

正解：ウ セグメントa,c,d,f,gが点灯し（b,eは消灯）、小数点(Dt)は消灯。

16進92は2進で10010010であり、P7から順に1,0,0,1,0,0,1,0となる。ポートはP0からa,b,c,d,e,f,g,Dtの順に対応し、出力が0のセグメントが点灯するので、点灯するのはa・c・d・f・g、消灯するのはb・eと小数点Dtである。この組合せは数字の5の形になり、小数点は光らない。

選択肢ごとの解説

• ア小数点が点灯しているが、最上位P7は1なので小数点は消灯していなければならない。
• イ小数点の状態は正しいが、eが点灯しcが消灯しており、P4＝1・P2＝0の対応と逆になっている。
• ウa・c・d・f・gが点灯し小数点が消灯した状態で、10010010の対応と一致する。これが正解。
• エ小数点が点灯しており、P7＝1という条件に合わない。
