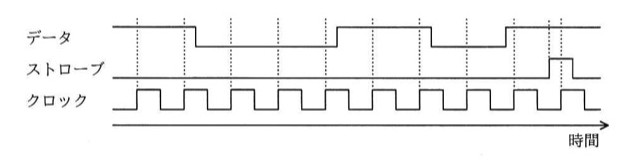

クロックの立上りエッジで、8ビットのシリアル入力パラレル出力シフトレジスタの内容を上位方向へシフトすると同時に正論理のデータをレジスタの最下位ビットに取り込む。また、ストローブの立上りエッジで値を確定する。各信号の波形を観測した結果が図のとおりであるとき、確定後のシフトレジスタの値はどれか。ここで、数値は16進数で表記している。

選択肢

• ア63
• イ8D
• ウB1
• エC6

正解と解説

正解：イ 8D

シリアル入力パラレル出力のシフトレジスタは、クロックの立上りごとに全ビットを上位へ1つずらし、空いた最下位ビットへその時点のデータ線の値を取り込む。したがって最初に取り込んだビットが8回のシフトで最上位まで押し上げられ、波形を時間順に読んだビット列がそのまま上位から下位への並びになる。この波形では取り込まれる順が1、0、0、0、1、1、0、1となるので、確定値は2進で10001101、16進では8Dである。

選択肢ごとの解説

• アビット列を逆順に読んだ場合などに現れる値。
• イ正解。取込み順1000 1101がそのまま上位→下位の並びとなり8Dになる。
• ウ取込みタイミングを1クロックずらして読んだ場合の値。
• エ一部のビットを反転して読み取った場合の値。
