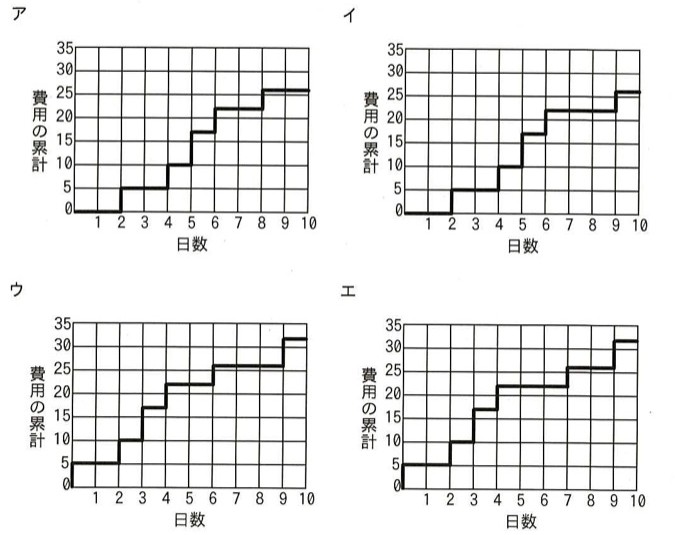

〔マネジメント〕Xソフトの開発が表1のとおりに進んだ場合、開始してから10日目の作業完了時までに計上する費用の累計を表すグラフとして、適切なものはどれか。ア〜エはいずれも日数（横軸1〜10）と費用の累計（縦軸0〜35）の階段状グラフ。

選択肢

• アア（2日目5,4日目10,5日目17,6日目22,8日目26に階段状に上昇するグラフ）
• イイ（2日目5,4日目10,5日目17,6日目22,9日目26に階段状に上昇するグラフ）
• ウウ（0日目5,2日目10,3日目17,4日目22,6日目26,9日目31に階段状に上昇するグラフ）
• エエ（0日目5,2日目10,3日目17,4日目22,7日目26,9日目31に階段状に上昇するグラフ）

正解と解説

正解：イ イ（2日目5,4日目10,5日目17,6日目22,9日目26に階段状に上昇するグラフ）

費用は各作業の完了時点で計上する。Aは2日目に完了して5、Fは4日目に完了して累計10、Bは5日目で累計17、Dは6日目で累計22、Cは9日目で累計26となる。E（11日目）とG（12日目）は10日目までに完了しないため、10日目時点の累計は26である。

選択肢ごとの解説

• アCの完了を8日目としており、実際の9日目と合わない。
• イ正しい。2・4・5・6・9日目に段階的に増え、10日目時点で累計26。
• ウ0日目に費用が発生しており、完了時計上という条件に合わない。
• エ同様に計上時点が実際の完了日とずれている。
