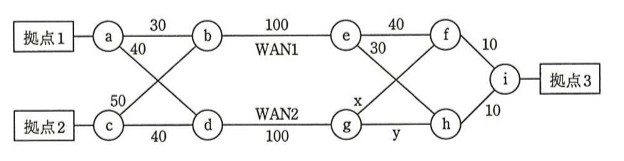

図は、OSPFを使用するルータa〜iのネットワーク構成を示す。拠点1と拠点3の間の通信はWAN1を、拠点2と拠点3の間の通信はWAN2を通過するようにしたい。xとyに設定するコストとして、適切な組合せはどれか。ここで、図中の数字はOSPFコストを示す。

選択肢

• アx=20, y=20
• イx=30, y=30
• ウx=40, y=40
• エx=50, y=50

正解と解説

正解：イ x=30, y=30

OSPFは経路上のコストの合計が最小になる経路を選ぶ。したがって、拠点1から拠点3へ向かう経路の合計コストがWAN1経由で最小に、拠点2から拠点3へ向かう経路の合計コストがWAN2経由で最小になるように、xとyを設定する必要がある。各候補値を両拠点の経路コスト合計に当てはめて比較すると、要件を満たす組合せはx=30、y=30である。

選択肢ごとの解説

• アこの値では拠点3側から見た経路コストの大小関係が崩れ、意図しないWANを経由してしまう。
• イ正しい。両拠点とも意図したWAN経由の経路が最小コストとなる。
• ウこの値では一方の拠点の経路が等コストとなり、意図しないWANにも振り分けられてしまう。
• エコストが大きすぎ、迂回経路のほうが小さくなって要件を満たさない。
