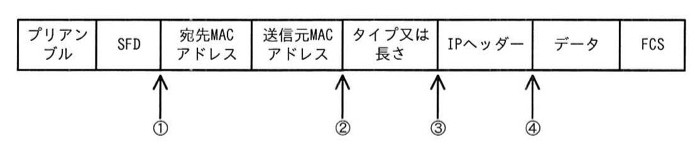

IPネットワークにおいてIEEE 802.1Qで使用されるVLANタグは図のイーサネットフレームのどの位置に挿入されるか。
802.1Qタグは送信元MACアドレスの直後に4オクテット挿入される
| プリアンブル | SFD | 宛先MACアドレス | 送信元MACアドレス | タイプ又は長さ | IPヘッダー | データ | FCS |
|---|
選択肢
- ア①
- イ②
- ウ③
- エ④
正解と解説
正解：イ ②
IEEE 802.1QのVLANタグは4オクテットで、送信元MACアドレスの直後、すなわち本来タイプ／長さフィールドがあった位置に挿入される。先頭2オクテットにはタグ付きであることを示すTPID（0x8100）が入り、続く2オクテットのTCIにVLAN IDと優先度が格納される。元のタイプ／長さフィールドはタグの後ろへずれる。
選択肢ごとの解説
- ア宛先MACアドレスの前はスイッチが最初に読む部分であり、ここには挿入できない。
- イ正しい。送信元MACアドレスの直後、タイプ／長さの手前に4オクテットのタグが入る。
- ウタイプ／長さの後ろではなく、その手前に挿入される。
- エIPヘッダーの前ではデータリンク層のタグとして機能しない。
