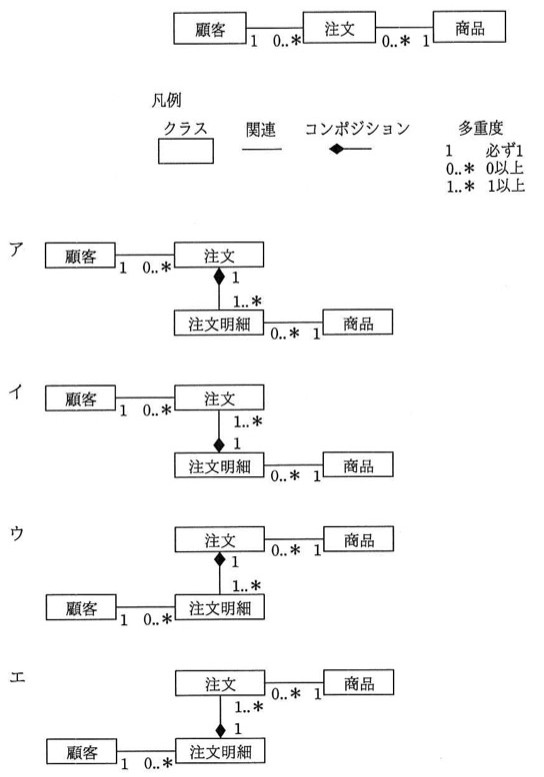

図は"顧客が商品を注文する"を表現したUMLのクラス図である。"顧客が複数の商品をまとめて注文する"を表現したクラス図はどれか。ここで、注文明細は注文に含まれる一つの商品に対応し、注文は一つ以上の注文明細を束ねたもので、一つの注文に対応する。基本図：顧客(1)-(0..*)注文(0..*)-(1)商品。凡例：クラスは四角、関連は実線、コンポジションは黒塗りひし形付き実線、多重度は1=必ず1、0..*=0以上、1..*=1以上。

選択肢

• ア顧客1―0..*注文。注文の側に黒ひし形（多重度1）を置き、注文明細（多重度1..*）をコンポジションで束ねる。注文明細0..*―1商品。
• イ顧客1―0..*注文。注文明細の側に黒ひし形（多重度1）を置き、注文（多重度1..*）をコンポジションで束ねる。注文明細0..*―1商品。
• ウ注文0..*―1商品。注文の側に黒ひし形（多重度1）を置き、注文明細（多重度1..*）をコンポジションで束ねる。顧客1―0..*注文明細。
• エ注文0..*―1商品。注文明細の側に黒ひし形（多重度1）を置き、注文（多重度1..*）をコンポジションで束ねる。顧客1―0..*注文明細。

正解と解説

正解：ア 顧客1―0..*注文。注文の側に黒ひし形（多重度1）を置き、注文明細（多重度1..*）をコンポジションで束ねる。注文明細0..*―1商品。

複数商品をまとめて注文する構造は、注文が複数の注文明細を束ね、各注文明細が一つの商品に対応する形で表現する。したがって注文と注文明細はコンポジション（注文が全体、注文明細が部分）で、注文側の多重度が1、注文明細側が1..*になる。顧客と注文は1対0..*、注文明細と商品は0..*対1が正しい。この関係を全て満たすのはアである。

選択肢ごとの解説

• ア正しい。注文が注文明細1..*を束ね、注文明細は商品1に対応し、顧客1対注文0..*も満たす。
• イ注文と注文明細の多重度が逆で、一つの明細が複数の注文に属することになり不適切である。
• ウ顧客が注文ではなく注文明細に直接結び付いており、まとめて注文する構造を表せていない。
• エ顧客が注文明細に結び付く上に注文と明細の多重度も逆で、二重に誤っている。
