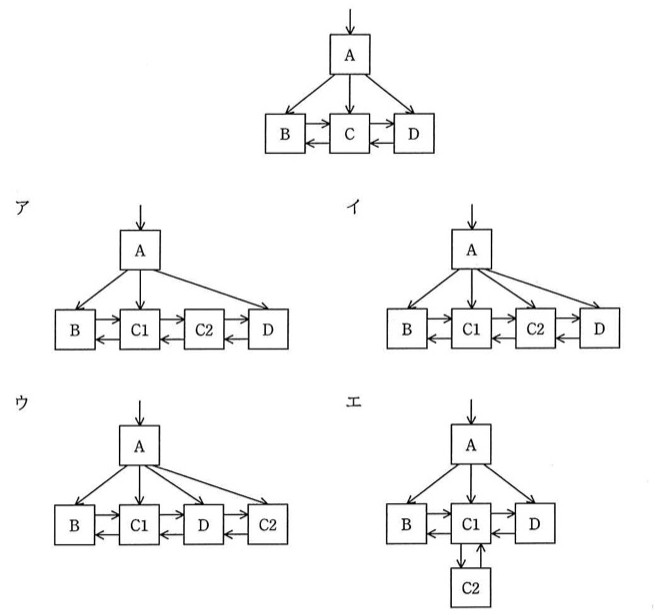

関係データベースのテーブルにレコードを1件追加したところ、インデックスとして使う、図のB+木のリーフノードCがノードC1とC2に分割された。ノード分割後のB+木構造はどれか。ここで、矢印はノードへのポインタとする。また、中間ノードAには十分な空きがあるものとする。

選択肢

• アア：中間ノードAからB、C1、Dの3つに矢印（Aから直接C2への矢印は無い）。リーフノードは B⇔C1⇔C2⇔D の順で相互連結。
• イイ：中間ノードAからB、C1、C2、Dの4つ全てに矢印。リーフノードは B⇔C1⇔C2⇔D の順で相互連結。
• ウウ：中間ノードAからB、C1、D、C2の4つ全てに矢印。リーフノードは B⇔C1⇔D⇔C2 の順で相互連結（DとC2が入れ替わった順序）。
• エエ：中間ノードAからB、C1、Dの3つに矢印（Aから直接C2への矢印は無い）。リーフノードは B⇔C1⇔D で連結し、C2はC1の下にぶら下がる形でC1とだけ連結（主鎖から外れた位置）。

正解と解説

正解：イ イ：中間ノードAからB、C1、C2、Dの4つ全てに矢印。リーフノードは B⇔C1⇔C2⇔D の順で相互連結。

B+木ではすべてのキーがリーフノードに置かれ、リーフ同士が順次アクセス用のポインタで連結される。リーフが分割されたときは、新しいリーフも親ノードから参照されるようポインタを追加し、リーフ間の連結もキー順を保つよう張り替える必要がある。したがって親AからB・C1・C2・Dの4つすべてへポインタがあり、リーフがB⇔C1⇔C2⇔Dの順で連結された構造が正しい。

選択肢ごとの解説

• ア分割で生じたC2への親からのポインタが無く、Aから直接C2へたどれない。
• イ正解。親から全リーフへポインタがあり、リーフ間もキー順に連結されている。
• ウリーフの連結順序がキー順になっておらず、順次アクセスが正しく行えない。
• エC2が主鎖から外れており、B+木の階層構造・連結構造の両方に反する。
