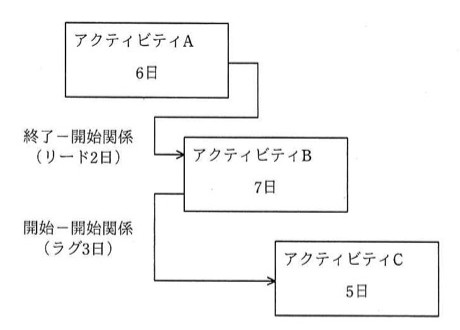

図は、実施する三つのアクティビティについて、プレシデンスダイアグラム法を用いて、依存関係及び必要な作業日数を示したものである。全ての作業を完了するのに必要な日数は最少で何日か。

選択肢

• ア11
• イ12
• ウ13
• エ14

正解と解説

正解：イ 12

Aは6日で終わる。A→Bは終了－開始関係でリード2日なので、Bは6－2＝4日目終了時点から開始でき、7日かけて11日目に終わる。B→Cは開始－開始関係でラグ3日なので、CはBの開始から3日後（4＋3＝7）から始まり、5日かけて12日目に終わる。最も遅い終了が全体の所要日数となり12日である。

選択肢ごとの解説

• アBの終了日（11日）であり、Cの完了を考慮していない。
• イ正しい。Cが12日目に完了し、これが全体で最も遅い終了となる。
• ウリードやラグの扱いを誤って1日多く見積もった値である。
• エリードを差し引かずラグだけを加えた場合などの過大な値である。
