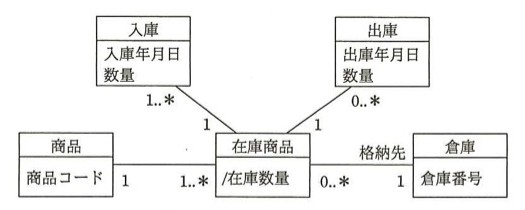

UMLを用いて表した商品と倉庫のデータモデルに関する記述のうち、適切なものはどれか。ここで、商品の倉庫間の移動はないものとする。

選択肢

• ア1種類の商品を二つの倉庫に初めて入庫すると、“在庫商品”データが2件追加される。
• イ2種類の商品を一つの倉庫に入庫すると、“入庫”データが1件追加される。
• ウ格納先となる倉庫が確定していない商品が存在する。
• エ出庫の実績がない在庫商品は存在しない。

正解と解説

正解：ア 1種類の商品を二つの倉庫に初めて入庫すると、“在庫商品”データが2件追加される。

このモデルでは“在庫商品”が商品と倉庫の組合せごとに1件存在する。商品側から見た多重度は1対1..*、倉庫（格納先）側から見た多重度は1対0..*なので、同じ商品でも格納先の倉庫が違えば別の“在庫商品”になる。したがって1種類の商品を二つの倉庫へ初めて入庫すれば、“在庫商品”は2件生成される。

選択肢ごとの解説

• ア正しい。倉庫ごとに“在庫商品”が識別されるため、二つの倉庫に入庫すれば2件になる。
• イ2種類の商品を同じ倉庫に入庫すれば“在庫商品”も“入庫”も商品ごとに分かれ、1件では済まない。
• ウ“在庫商品”から倉庫への多重度は1（必須）で、商品は必ず1件以上の“在庫商品”をもつため、格納先未定の商品は存在しない。
• エ“出庫”側の多重度は0..*なので、まだ一度も出庫していない在庫商品は存在し得る。
