階層構造をもつ組織と、従業員の組織への所属を表すUMLのクラス図のうち、"従業員は組織階層中のどの組織にも所属できるが、兼務はしない"とするものはどれか。

選択肢

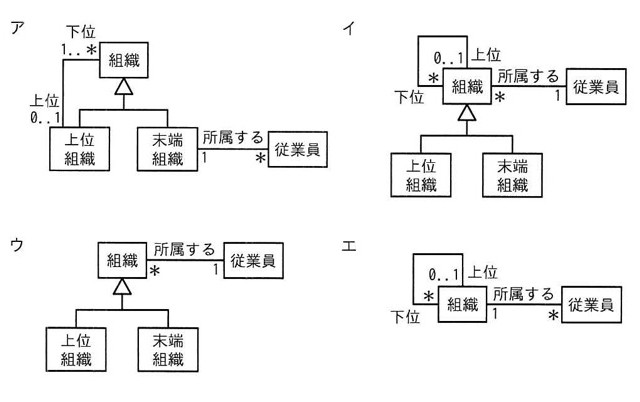

• ア選択肢ア：組織（下位1..*、上位0..1の自己再帰）から上位組織・末端組織が汎化。末端組織のみが従業員と「所属する」関連（1対*）を持つ。
• イ選択肢イ：組織（下位*、上位0..1の自己再帰）自体が従業員と「所属する」関連（*対1）を持ち、上位組織・末端組織はその汎化。
• ウ選択肢ウ：組織（自己再帰の多重度表記なし）が従業員と「所属する」関連（*対1）を持ち、上位組織・末端組織はその汎化。
• エ選択肢エ：組織（下位*、上位0..1の自己再帰）が従業員と「所属する」関連（1対*）を持つ。上位組織・末端組織の汎化は無し。

正解と解説

正解：エ 選択肢エ：組織（下位*、上位0..1の自己再帰）が従業員と「所属する」関連（1対*）を持つ。上位組織・末端組織の汎化は無し。

「どの組織にも所属できる」とは、末端の組織に限らず階層のどのノードにも従業員が結び付けられるということなので、従業員は上位・末端を区別しない組織クラスそのものと関連を持つ必要がある。また「兼務はしない」は、従業員1人から見た所属組織が1つであることを意味し、従業員側から組織への多重度が1になる。階層は組織クラス自身の再帰関連（上位0..1、下位は複数）で表す。この3点を満たす図が正解である。

選択肢ごとの解説

• ア従業員が末端組織だけと関連しており、上位の組織にも所属できるという条件を満たさない。
• イ従業員1人が複数の組織と結び付き得る多重度になっており、兼務しないという条件に反する。
• ウ組織の階層を表す再帰関連の多重度が示されておらず、階層構造の制約を表現できていない。
• エ正しい。組織の再帰関連で階層を表し、従業員は組織一般にただ1つ所属する形になっている。
