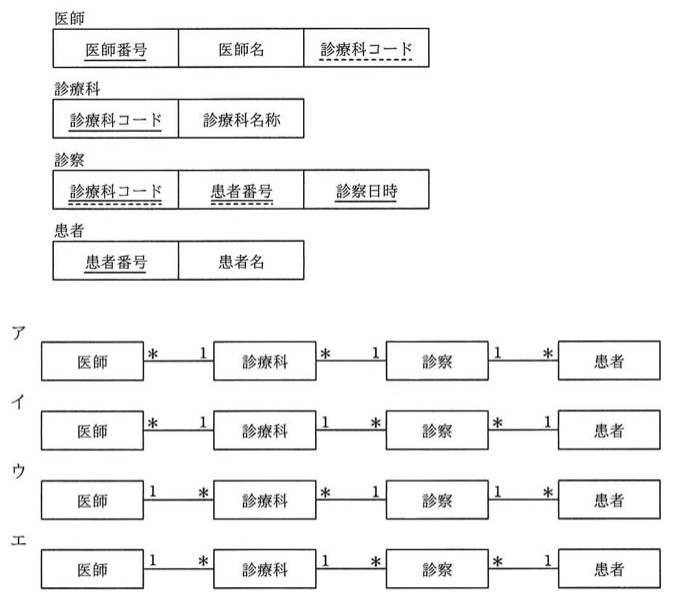

四つの表の関係を表すE-R図として、適切なものはどれか。ここで、1━＊は1対多の関連を表し、実線の下線は主キーを、破線の下線は外部キーを表す。 医師（医師番号[主キー], 医師名, 診療科コード[外部キー]） 診療科（診療科コード[主キー], 診療科名称） 診察（診療科コード[外部キー・主キーの一部], 患者番号[外部キー・主キーの一部], 診察日時[主キーの一部]） 患者（患者番号[主キー], 患者名）
医師: 医師番号（主キー）, 医師名, 診療科コード（外部キー）
診療科: 診療科コード（主キー）, 診療科名称
診察: 診療科コード（外部キー）, 患者番号（外部キー）, 診察日時
患者: 患者番号（主キー）, 患者名
選択肢
- ア医師 *━1 診療科 *━1 診察 1━* 患者
- イ医師 *━1 診療科 1━* 診察 *━1 患者
- ウ医師 1━* 診療科 *━1 診察 1━* 患者
- エ医師 1━* 診療科 1━* 診察 *━1 患者
正解と解説
正解：イ 医師 *━1 診療科 1━* 診察 *━1 患者
外部キーを持つ側が「多」になるという原則で判断する。医師は診療科コードを外部キーに持つので医師（多）対診療科（1）、診察は診療科コードと患者番号を外部キーに持つので診療科（1）対診察（多）、診察（多）対患者（1）となる。この向きを全て満たすのがイである。
選択肢ごとの解説
- ア診療科と診察の間の向きが逆になっている。
- イ正しい。外部キーを持つ医師と診察がいずれも「多」側になっており、表の定義と整合する。
- ウ医師が診療科コードを外部キーに持つのに医師側を「1」としており、向きが逆である。
- エ医師と診療科の間の向きが逆になっている。
