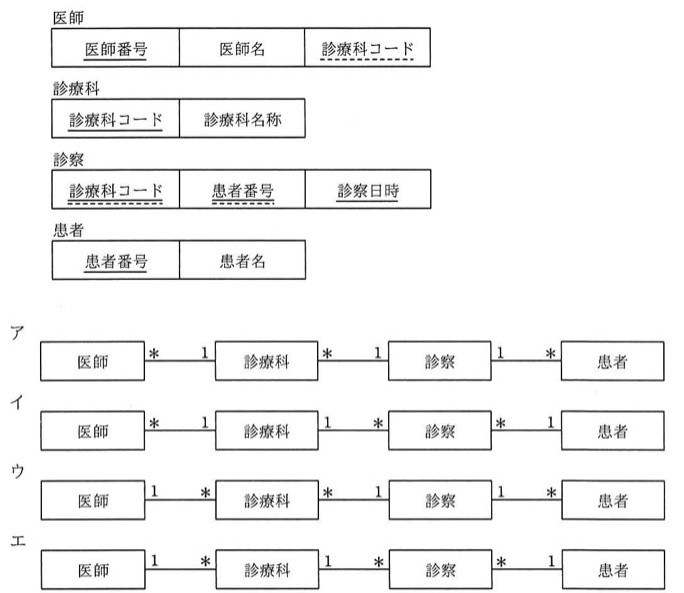

四つの表の関係を表すE-R図として、適切なものはどれか。ここで、実線の下線は主キーを、破線の下線は外部キーを表す。 医師(医師番号,医師名,診療科コード(外部キー))。診療科(診療科コード,診療科名称)。診察(診療科コード(外部キー),患者番号(外部キー),診察日時)。患者(患者番号,患者名)。

選択肢

• ア医師*—1診療科*—1診察1—*患者
• イ医師*—1診療科1—*診察*—1患者
• ウ医師1—*診療科*—1診察1—*患者
• エ医師1—*診療科1—*診察*—1患者

正解と解説

正解：イ 医師*—1診療科1—*診察*—1患者

外部キーを持つ側が「多」になる。医師は診療科コードを外部キーに持つので医師が多で診療科が1、診察は診療科コードと患者番号を外部キーに持つので診察が多で診療科・患者がそれぞれ1になる。この向きをすべて満たす多重度の組合せはイである。

選択肢ごとの解説

• ア診察が診療科コードを外部キーに持つ以上、診察側が多になるはずで、多重度の向きが逆になっている。
• イ正解。医師が多対1で診療科に、診察が多対1で診療科および患者に結び付く関係を正しく表している。
• ウ医師が診療科コードを外部キーに持つので医師側が多であり、1対多としているのは逆。
• エ医師と診療科の向きが逆で、外部キーを持つ医師側が1になってしまっている。
