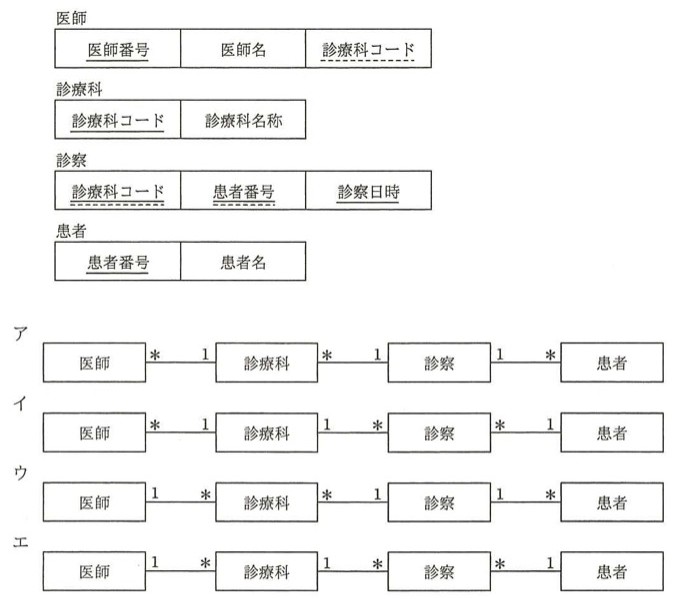

四つの表の関係を表すE-R図として、適切なものはどれか。ここで、1―*は1対多の関連を表し、実線の下線は主キーを、破線の下線は外部キーを表す。「医師」表（医師番号[主キー]、医師名、診療科コード[外部キー]）、「診療科」表（診療科コード[主キー]、診療科名称）、「診察」表（診療科コード[外部キー]、患者番号[外部キー]、診察日時）、「患者」表（患者番号[主キー]、患者名）が与えられている。
選択肢
- ア医師*―1診療科*―1診察1―*患者
- イ医師*―1診療科1―*診察*―1患者
- ウ医師1―*診療科*―1診察1―*患者
- エ医師1―*診療科1―*診察*―1患者
正解と解説
正解：イ 医師*―1診療科1―*診察*―1患者
外部キーをもつ側が「多」になる。医師は診療科コードを外部キーにもつので医師（多）対診療科（1）、診察は診療科コードと患者番号を外部キーにもつので診療科（1）対診察（多）、診察（多）対患者（1）となる。この向きを全て満たすのがイである。
選択肢ごとの解説
- ア診療科と診察の向きが逆で、診察側を「1」としている点が外部キーの関係と矛盾する。
- イ正しい。外部キーをもつ医師と診察がいずれも「多」側になっており、4表の関連と整合する。
- ウ医師が診療科コードを外部キーにもつのに医師側を「1」としており、向きが逆である。
- エ医師と診療科の関連の向きが逆になっている。
