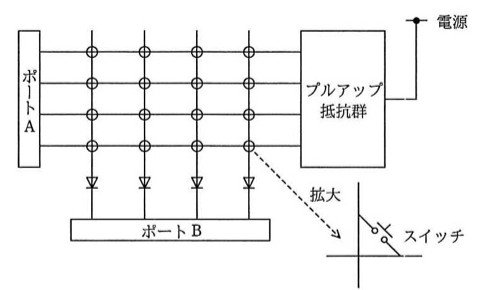

図に示すマトリクススイッチにおいて、キーセンスを行うときのポートの機能と動作の組合せとして、適切なものはどれか。

選択肢

• アポートA: 出力ポート／ポートB: 入力ポート／出力ポートの動作: 信号線を1本ずつLOWレベルにする。
• イポートA: 出力ポート／ポートB: 入力ポート／出力ポートの動作: 全ての信号線を同時にLOWレベルにする。
• ウポートA: 入力ポート／ポートB: 出力ポート／出力ポートの動作: 信号線を1本ずつLOWレベルにする。
• エポートA: 入力ポート／ポートB: 出力ポート／出力ポートの動作: 全ての信号線を同時にLOWレベルにする。

正解と解説

正解：ウ ポートA: 入力ポート／ポートB: 出力ポート／出力ポートの動作: 信号線を1本ずつLOWレベルにする。

マトリクススイッチのキーセンスでは、走査側のポートから信号線を1本ずつ順にアクティブ（この回路では負論理のLOW）にし、そのときの読取り側ポートの入力を調べて押されているキーを特定する。プルアップ抵抗が付いているポートAは、スイッチが閉じていなければHIGHに保たれる読取り側、すなわち入力ポートである。したがってポートBを出力として1本ずつLOWにする組合せが正しい。

選択肢ごとの解説

• アプルアップされているポートAは読取り側であり、出力ポートとするのは逆。
• イ入出力の割当てが逆であるうえ、全線を同時にLOWにすると押された行を特定できない。
• ウ正解。ポートBから1本ずつ走査し、ポートAで入力を読み取る。
• エ全信号線を同時にLOWにすると、どの行のキーが押されたか区別できない。
