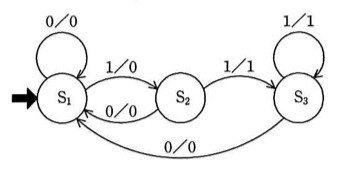

入力記号、出力記号の集合が{0, 1}であり、状態遷移図で示されるオートマトンがある。0011001110を入力記号とした場合の出力記号はどれか。ここで、S1は初期状態を表し、グラフの辺のラベルは、入力／出力を表している。

選択肢

• ア0001000110
• イ0001001110
• ウ0010001000
• エ0011111110

正解と解説

正解：ア 0001000110

状態遷移図に従って入力を1文字ずつ処理し、遷移のラベルの出力側を並べればよい。初期状態S1から 0,0 は自己ループで出力0が2個。次の1でS1→S2（出力0）、続く1でS2→S3（出力1）。次の0でS3→S1（出力0）、0で自己ループ（出力0）、1でS1→S2（出力0）、1でS2→S3（出力1）、1はS3の自己ループ（出力1）、最後の0でS3→S1（出力0）。並べると 0001000110 となる。

選択肢ごとの解説

• ア正しい。遷移を順にたどった出力列と一致する。
• イ後半の遷移で出力1が出るタイミングを1つ早く数えた場合の列。
• ウS2からS3へ移るときの出力1を取りこぼした場合の列。
• エ入力をそのまま写したような列で、遷移の出力ラベルを反映していない。
