DFDの記述例として，適切なものはどれか。

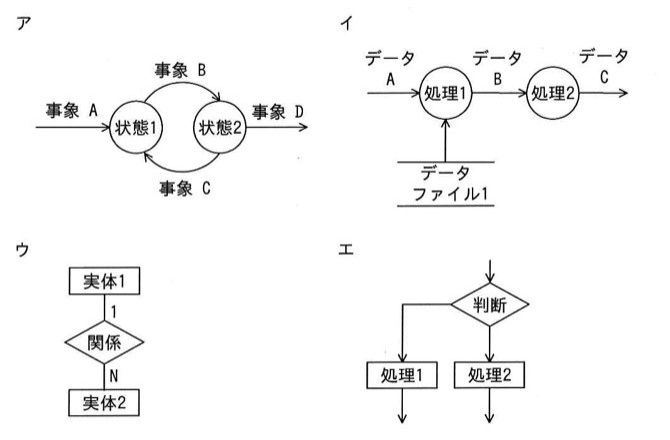

選択肢

• ア状態遷移図。事象Aで状態1に入り、状態1から事象Bで状態2へ遷移、状態2から事象Cで状態1へ戻る、状態2から事象Dで外部へ出る（丸が状態、矢印が事象）。
• イデータフロー図。データAが処理1に入力され、処理1からデータBが処理2に出力され、処理2からデータCが出力される。データファイル1から処理1へ矢印（データストアからの読み出し）。
• ウER図。実体1（四角）と実体2（四角）が、関係（ひし形）を介して1対N（実体1側が1、実体2側がN）で結ばれている。
• エフローチャート。判断（ひし形）から処理1（四角）と処理2（四角）に分岐し、それぞれ下向き矢印で終了する。

正解と解説

正解：イ データフロー図。データAが処理1に入力され、処理1からデータBが処理2に出力され、処理2からデータCが出力される。データファイル1から処理1へ矢印（データストアからの読み出し）。

DFD（データフローダイアグラム）は、業務やシステムの中をデータがどう流れるかを表す図で、処理（プロセス）、データストア、外部実体、データフローの矢印の4要素で構成される。したがって、処理を経てデータが次々に受け渡され、データファイルとの読み書きが矢印で示されている図が該当する。状態の遷移や実体間の関連、処理手順の分岐を表す図は、それぞれ別の記法である。

選択肢ごとの解説

• ア状態と、その間の遷移のきっかけとなる事象を表す状態遷移図。
• イ正解。処理間をデータが流れ、データストアとのやり取りも矢印で示すDFDの記法。
• ウ実体とその間の関連・多重度を表すER図で、データの流れは表さない。
• エ処理の手順や分岐を表すフローチャートであり、データの流れを主題としない。
