水田の水位を計測することによって，水田の水門を自動的に開閉するIoTシステムがある。図中のa，bに入れる字句の適切な組合せはどれか。

センサは計測して入力、アクチュエータは動かして出力する

頻出ITパスポート／2022年度 秋期 問97／システム構成要素 / IoT・エッジ

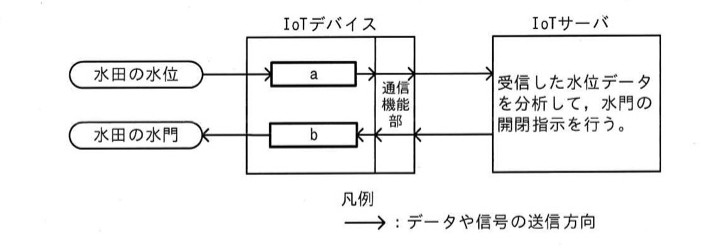

IoTシステムの構成図。左に「水田の水位」の入力，右に「水田の水門」の出力。中央にIoTデバイス（内部に[a]のブロックと[b]のブロック，その右に通信機能部）。IoTデバイスは右側のIoTサーバと通信機能部を介して接続。水田の水位→[a]→通信機能部→IoTサーバへ送信。IoTサーバは受信した水位データを分析して水門の開閉指示を行い，その指示が通信機能部→[b]→水田の水門，の順で伝わる。凡例：矢印はデータや信号の送信方向を示す。
IoTシステムの構成図。左に「水田の水位」の入力，右に「水田の水門」の出力。中央にIoTデバイス（内部に[a]のブロックと[b]のブロック，その右に通信機能部）。IoTデバイスは右側のIoTサーバと通信機能部を介して接続。水田の水位→[a]→通信機能部→IoTサーバへ送信。IoTサーバは受信した水位データを分析して水門の開閉指示を行い，その指示が通信機能部→[b]→水田の水門，の順で伝わる。凡例：矢印はデータや信号の送信方向を示す。

選択肢

正解と解説

正解：エ a=センサ, b=アクチュエータ

水位という物理量を測って電気信号に変える部品がセンサなので、入力側のaはセンサです。逆に、サーバからの指示を受けて水門を実際に動かす部品がアクチュエータで、出力側のbに当たります。

選択肢ごとの解説

出典：令和4年度 秋期 ITパスポート試験 問97（IPA）
