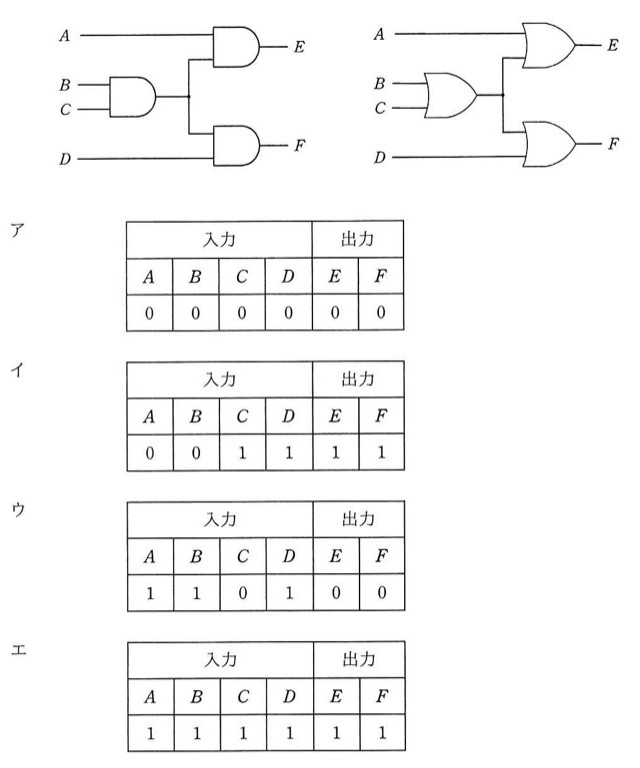

次の二つの回路の入力に値を与えたとき、表の入力A, B, C, Dと出力E, Fの組合せのうち、全ての素子が論理積素子で構成された左側の回路でだけ成立するものはどれか。

選択肢

• アA=0, B=0, C=0, D=0 のとき E=0, F=0
• イA=0, B=0, C=1, D=1 のとき E=1, F=1
• ウA=1, B=1, C=0, D=1 のとき E=0, F=0
• エA=1, B=1, C=1, D=1 のとき E=1, F=1

正解と解説

正解：ウ A=1, B=1, C=0, D=1 のとき E=0, F=0

左の回路は全てAND素子なので、E＝A・(B・C)、F＝(B・C)・Dとなる。A=1, B=1, C=0, D=1では B・C=0 となり、E=0、F=0で条件を満たす。一方、右の回路（全てOR素子）では B+C=1 なので E=1+1=1 となり、E=0にならない。したがってこの組合せは左の回路でだけ成立する。

選択肢ごとの解説

• ア入力が全て0なら、AND回路でもOR回路も出力は0となり、両方の回路で成立してしまう。
• イB=0, C=1のときAND回路ではB・C=0なのでE=F=0となり、E=F=1という条件を左の回路が満たさない。
• ウ正しい。B・C=0によりAND回路ではE=F=0だが、OR回路ではB+C=1のためE=1となり、左だけで成立する。
• エ入力が全て1なら、AND回路でもOR回路も出力は1となり、両方の回路で成立してしまう。
