クロックの立上りエッジで、データを入力の最下位ビットに取り込んで上位方向へシフトし、ストローブの立上りエッジで値を確定する8ビットのシリアル入力パラレル出力シフトレジスタがある。各信号の波形を観測した結果が図のとおりであるとき、確定後のシフトレジスタの値はどれか。ここで、数値は16進数で表記している。

LSB入力・上位シフトなら最初のビットが最上位になる

頻出応用情報技術者試験／2018年度 春期 午前 問22／コンピュータ構成要素 / ハードウェア

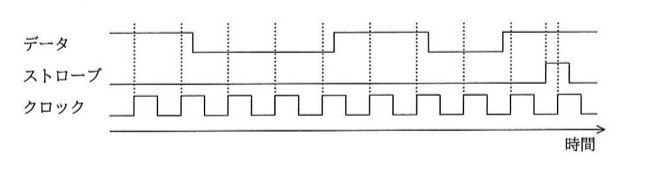

タイミングチャート。上から「データ」「ストローブ」「クロック」の3本の信号を、左から右への時間軸に沿って描いている。クロックは一定周期の矩形波で、波形区間に10回の立上りエッジがあり、各立上り位置が点線の縦線で示されている。各クロック立上り時点のデータの値は、左から順に 1, 1, 0, 0, 0, 1, 1, 0, 1, 1（Highが1、Lowが0）。ストローブは通常Lowで、9回目のクロック立上りの後・10回目の立上りの前に1回だけ立上がり、その直後に立ち下がる。
タイミングチャート。上から「データ」「ストローブ」「クロック」の3本の信号を、左から右への時間軸に沿って描いている。クロックは一定周期の矩形波で、波形区間に10回の立上りエッジがあり、各立上り位置が点線の縦線で示されている。各クロック立上り時点のデータの値は、左から順に 1, 1, 0, 0, 0, 1, 1, 0, 1, 1（Highが1、Lowが0）。ストローブは通常Lowで、9回目のクロック立上りの後・10回目の立上りの前に1回だけ立上がり、その直後に立ち下がる。

選択肢

正解と解説

正解：イ 8D

データはクロックの立上りごとに最下位ビットへ取り込まれ、既存の値は上位へシフトしていく。したがって最初に取り込んだビットが最終的に最上位ビットとなり、最後に取り込んだビットが最下位に残る。波形の順にビットを並べて8ビットにまとめ、ストローブの立上りで確定した値を16進数で表すと8Dとなる。
