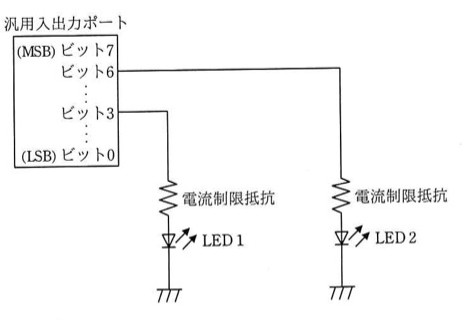

マイコンの汎用入出力ポートに接続されたLED1を、LED2の状態を変化させずに点灯したい。汎用入出力ポートに書き込む値として、適切なものはどれか。ここで、使用されている汎用入出力ポートのビットは全て出力モードに設定されていて、出力値の読出しが可能で、この操作の間に汎用入出力ポートに対する他の操作は行われないものとする。
特定ビットを立てるにはそのビットのマスクとの論理和を取る
選択肢
- ア汎用入出力ポートから読み出した値と16進数の08との論理積
- イ汎用入出力ポートから読み出した値と16進数の08との論理和
- ウ汎用入出力ポートから読み出した値と16進数の48との論理積
- エ汎用入出力ポートから読み出した値と16進数の48との論理和
正解と解説
正解：イ 汎用入出力ポートから読み出した値と16進数の08との論理和
LED1はビット3に接続されているので、そのビットだけを1にすればよい。ビット3に対応する値は16進数で08であり、現在の出力値と08との論理和を取れば、他のビット（LED2のビット6を含む）を保ったままビット3だけを1にできる。論理和はビットを立てる、論理積（ビット反転値との）はビットを落とす、という定石を押さえておきたい。
選択肢ごとの解説
- ア08との論理積ではビット3以外が全て0になり、LED2の状態を壊してしまう。
- イ正しい。08との論理和で、他ビットを保ったままビット3だけを1にできる。
- ウ48はビット6とビット3を指し、論理積では他ビットが0になり意図した操作にならない。
- エ48との論理和ではビット6も1になり、LED2の状態まで変えてしまう。
