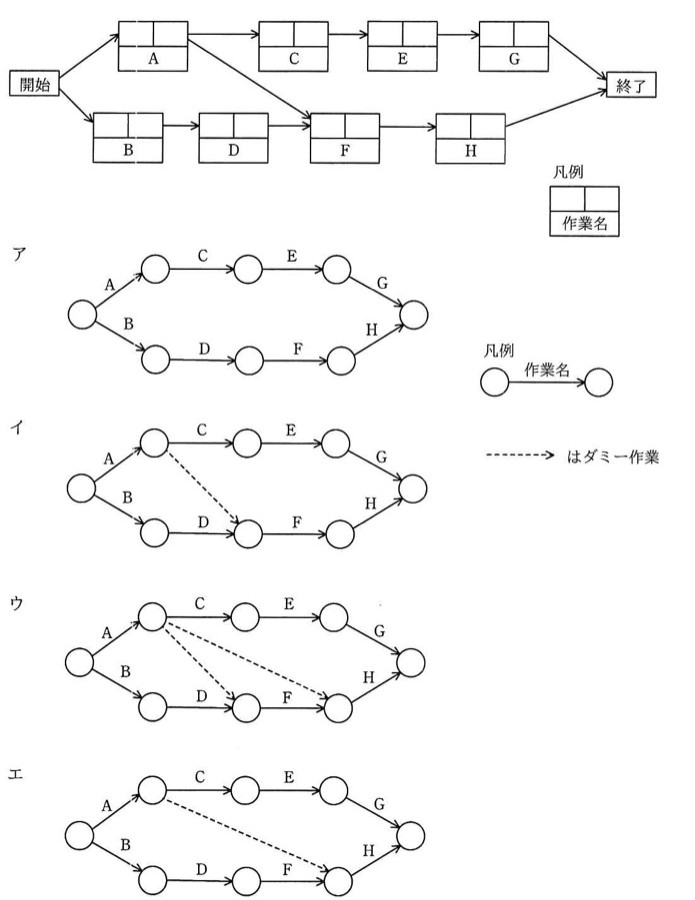

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を、アローダイアグラムに書き直したものはどれか。ここで、プレシデンスダイアグラムの依存関係は全てFS関係とする。〔プレシデンスダイアグラム〕開始からA、Bへ分岐。Aの後C→E→G→終了。Aの後Fへも接続。Bの後D→F→H→終了。

選択肢

• ア開始からA・Bの2経路に分岐し、A→C→E→Gで終了に合流、B→D→F→Hで終了に合流する、ダミー作業を含まないアローダイアグラム
• イA→Cの後の結合点からFの直前の結合点へダミー作業（破線矢印）が1本引かれ、A→C→E→G、B→D→F→Hがそれぞれ終了に合流するアローダイアグラム
• ウA→Cの後の結合点から、D→Fの結合点及びF→Hの結合点へそれぞれダミー作業（破線矢印）が引かれる、ダミー作業を2本含むアローダイアグラム
• エA→Cの後の結合点からFの直後の結合点へダミー作業（破線矢印）が1本引かれる、イと異なる位置にダミーを配置したアローダイアグラム

正解と解説

正解：イ A→Cの後の結合点からFの直前の結合点へダミー作業（破線矢印）が1本引かれ、A→C→E→G、B→D→F→Hがそれぞれ終了に合流するアローダイアグラム

プレシデンスダイアグラムでは作業をノードで表すため、1つの作業から複数の後続へ分岐しても矢印を足すだけでよい。一方アローダイアグラムは作業を矢印、結合点をノードで表すので、他の経路にまたがる先行関係はダミー作業（破線）で表現する必要がある。ここではAの完了がC側の経路だけでなくFの開始条件にもなっているため、ダミー作業を1本だけ追加した図が正しい。

選択肢ごとの解説

• アダミー作業が無く、AがFの先行作業でもあるという依存関係が表現できていない。
• イ正しい。Aの完了がFの開始条件でもあることを、ダミー作業1本で正しく表現している。
• ウダミー作業を2本引くと存在しない先行関係まで加わり、元の依存関係と一致しない。
• エダミー作業を引く位置が誤っており、AとFの先行関係を正しく表せていない。
