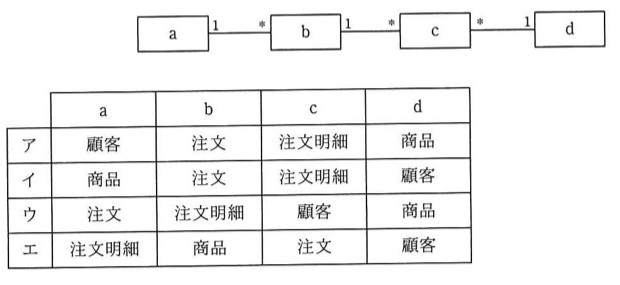

商品の注文を記録するクラス（顧客，商品，注文，注文明細）の構造を概念データモデルで表現する。a〜dに入れるべきクラス名の組合せはどれか。ここで、顧客は何度も注文を行い、一度に一つ以上の商品を注文でき、注文明細はそれぞれ1種類の商品に対応している。また、モデルの表記にはUMLを用いる。

選択肢

• アa=顧客, b=注文, c=注文明細, d=商品
• イa=商品, b=注文, c=注文明細, d=顧客
• ウa=注文, b=注文明細, c=顧客, d=商品
• エa=注文明細, b=商品, c=注文, d=顧客

正解と解説

正解：ア a=顧客, b=注文, c=注文明細, d=商品

1人の顧客は何度も注文するので顧客対注文は1対多、1件の注文には複数の商品が含まれ注文明細に分解されるので注文対注文明細も1対多、そして各注文明細は1種類の商品に対応するので注文明細対商品は多対1となる。図の多重度1対多、1対多、多対1の並びにこの順で当てはめればよい。

選択肢ごとの解説

• ア正解。顧客1対多注文、注文1対多注文明細、注文明細多対1商品と多重度が一致する。
• イ商品が最上位になっており、商品1件に注文が従属する関係となって不自然。
• ウ注文明細に対して顧客が多対1でぶら下がる形になり、実態と合わない。
• エ注文明細を起点とする並びで、多重度の向きが合わない。
