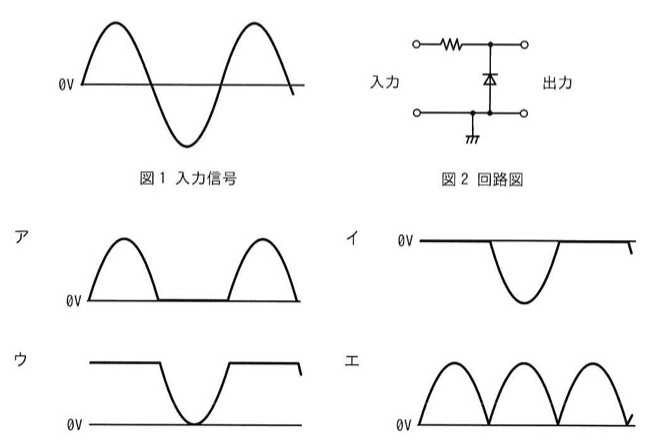

図1の電圧波形の信号を、図2の回路に入力したときの出力電圧の波形はどれか。ここで、ダイオードの順電圧は0Vであるとする。

接地側ダイオードは片方の極性を0Vに抑えるクリッパとして働く

頻出応用情報技術者試験／2023年度 春期 午前 問22／コンピュータ構成要素 / ハードウェア

図1は入力信号で、0Vを中心とした正弦波（2周期分、正の山から始まる）。図2は回路図で、入力端子から抵抗を経て出力端子に至る上側の線があり、抵抗の右側の節点と接地された下側の線との間にダイオードが接続されている。ダイオードは三角形が上向き（アノードが下＝接地側、カソードが上＝信号ライン側）。選択肢ア〜エは出力波形の候補。アは0Vを底として正の半波（山）が2つ現れ、その間と後ろは0Vで平坦。イは0Vの水平線が上端にあり、そこから下向きの半波の谷が1つだけ現れ、前後は0Vで平坦。ウは0Vより上の一定電圧の水平線があり、中央で0Vまで下がる谷が1つある（谷の底が0Vに接する）。エは0Vを底として正の山が3つ、間隔なく連続する波形。
図1は入力信号で、0Vを中心とした正弦波（2周期分、正の山から始まる）。図2は回路図で、入力端子から抵抗を経て出力端子に至る上側の線があり、抵抗の右側の節点と接地された下側の線との間にダイオードが接続されている。ダイオードは三角形が上向き（アノードが下＝接地側、カソードが上＝信号ライン側）。選択肢ア〜エは出力波形の候補。アは0Vを底として正の半波（山）が2つ現れ、その間と後ろは0Vで平坦。イは0Vの水平線が上端にあり、そこから下向きの半波の谷が1つだけ現れ、前後は0Vで平坦。ウは0Vより上の一定電圧の水平線があり、中央で0Vまで下がる谷が1つある（谷の底が0Vに接する）。エは0Vを底として正の山が3つ、間隔なく連続する波形。

選択肢

正解と解説

正解：ア 0Vを底として正の半波（山）が現れ、山と山の間は0Vで平坦になる波形

信号線と接地の間に接続されたダイオードは、一方の極性のときだけ導通して電圧を0Vに固定する。順電圧0Vという条件では、導通する側の半波が完全に0Vへ抑えられ、逆の極性の半波だけが抵抗を通して出力に現れる。したがって出力は片側の半波だけが残るクリップ波形になる。

選択肢ごとの解説

出典：令和5年度 春期 応用情報技術者試験 午前 問22（IPA）
