UMLを用いて表した図のデータモデルのa, bに入れる多重度はどれか。〔条件〕(1) 部門には1人以上の社員が所属する。(2) 社員はいずれか一つの部門に所属する。(3) 社員が部門に所属した履歴を所属履歴として記録する。

多重度の下限は「必ず存在するか」で決まる

頻出応用情報技術者試験／2023年度春期午前問29／データベース / データベース設計

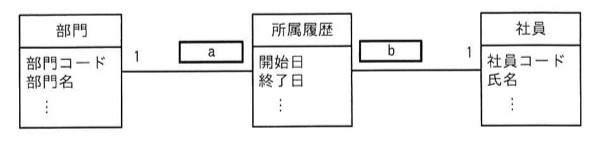

3つのクラス「部門」（属性：部門コード、部門名、⋮）、「所属履歴」（属性：開始日、終了日、⋮）、「社員」（属性：社員コード、氏名、⋮）が横一列に並ぶ。部門と所属履歴は関連線で結ばれ、部門側の多重度は1、所属履歴側の多重度はa（空欄の四角で示される）。所属履歴と社員も関連線で結ばれ、所属履歴側の多重度はb（空欄の四角）、社員側の多重度は1。

	a	b
ア	0..*	0..*
イ	0..*	1..*
ウ	1..*	0..*
エ	1..*	1..*

選択肢

アa: 0..*、b: 0..*
イa: 0..*、b: 1..*
ウa: 1..*、b: 0..*
エa: 1..*、b: 1..*

正解と解説

正解：エ a: 1..*、b: 1..*

部門と社員の間に所属履歴を置いた構造なので、部門側から見た所属履歴の多重度aは、部門には1人以上の社員が所属するという条件から少なくとも1件あることになり1..*となる。社員側から見た所属履歴の多重度bも、社員は必ずいずれかの部門に所属するので少なくとも1件の履歴をもち1..*となる。

選択肢ごとの解説

アaもbも0件を許す指定だが、いずれの側も少なくとも1件の履歴が存在する。
イaが0件を許す指定になっており、部門に1人以上所属するという条件と矛盾する。
ウbが0件を許す指定になっており、社員は必ずどこかに所属するという条件と矛盾する。
エ両条件から下限がいずれも1となり、a・bとも1..*となる。条件に一致する。

出典：令和5年度春期応用情報技術者試験午前問29（IPA）
