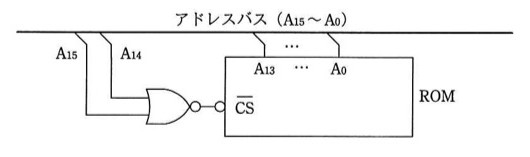

プログラムと定数をROMから読み出すために、アドレスバスとチップセレクト信号（CSバー）を図のように接続した。アドレスバスはA0がLSBである。このROMにアクセスできるメモリアドレスの範囲はどれか。ここで、解答群の数値は16進数で表記してある。

選択肢

• ア0000〜1FFF
• イ4000〜7FFF
• ウ4000〜FFFF
• エC000〜FFFF

正解と解説

正解：ウ 4000〜FFFF

NORゲートの出力は入力が両方0のときだけ1になるので、A15とA14がともに0（0000〜3FFF）のときにHIGHとなる。CSバーは負論理でLOWのときにROMが選択されるから、選択されるのはA15かA14の少なくとも一方が1のとき、すなわち4000番地以上である。よってアクセスできる範囲は4000〜FFFFとなる。

選択肢ごとの解説

• ア0000〜1FFFはA15もA14も0の領域で、この結線ではCSバーがLOWにならない。
• イ4000〜7FFFはCSバーがLOWになる領域の一部にすぎず、範囲として不足している。
• ウ正解。A15またはA14が1となる4000番地以降でROMが選択される。
• エC000〜FFFFも選択される範囲の一部だが、4000〜BFFFが抜けている。
