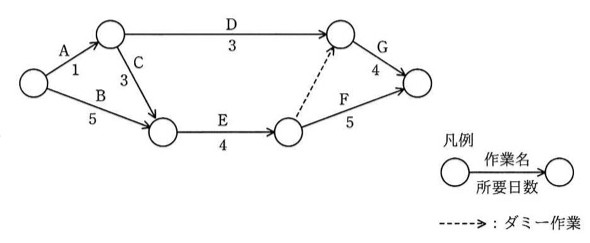

あるプロジェクトの日程計画をアローダイアグラムで示す。クリティカルパスはどれか。

選択肢

• アA, C, E, F
• イA, D, G
• ウB, E, F
• エB, E, G

正解と解説

正解：ウ B, E, F

クリティカルパスは、開始から終了までの経路のうち所要日数が最大となるものである。合流点までは、AとCを通る経路が1＋3で4、Bを通る経路が5となり、Bの側が遅い。合流点から先はEを通ってFへ至る経路が4＋5で9日を要し、Dを通ってGへ至る経路より長い。したがって全体はB、E、Fの経路で5＋4＋5＝14日となり、これがクリティカルパスである。

選択肢ごとの解説

• ア前半をA・Cで通る経路は4日で、Bの5日より短いため最長にならない。
• イD・Gを通る後半は合計7日で、E・Fの9日に及ばない。
• ウ正解。前半のBと後半のE・Fを合わせた14日が最長経路。
• エ後半でGを選ぶとE・Fの経路より短くなり、最長にはならない。
